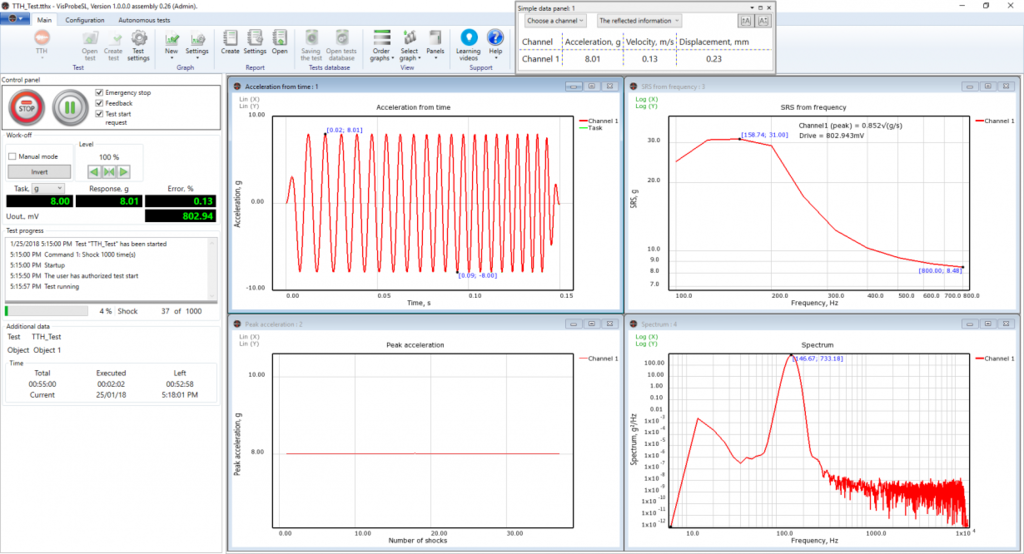

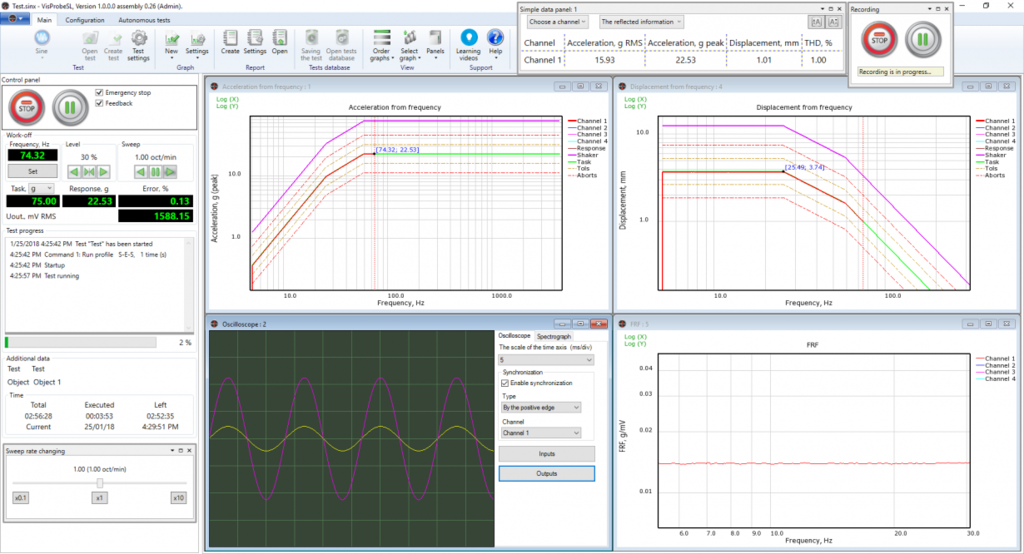

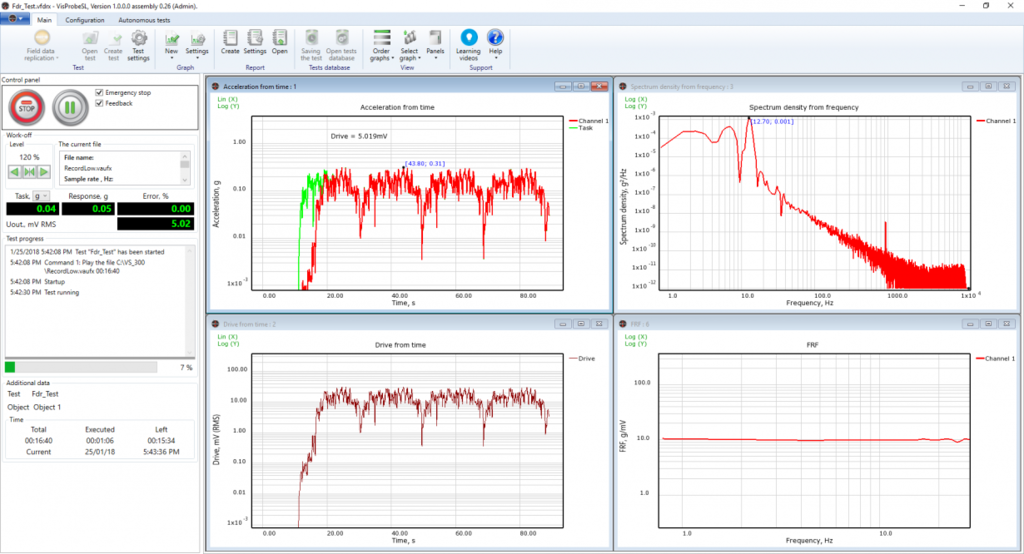

振動試験のプログラム、レポート作成に最適!!
製品概要

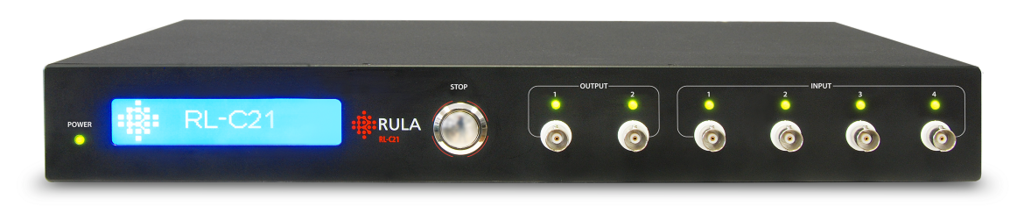

RL-C21はモジュール化アーキテクチャ機能有しており、容易にアップグレード可能な最新の振動コントローラー及びデータ収集システムです。周波数出力0.1 -35kHzで最大8台の加振器を同時制御、LCD画面及びセンサキャリブレーション機能を搭載しています。
RL-C21は振動試験、データ取得及びハードウェア・キャリブレーション用の強力な多目的デバイスです。
特長
- フレキシブル構成
ユーザーのテスト内容により、完全なオーダーメードが可能 - システム拡張性
1つのネットワークに最大8個のデバイス構成が可能、最大32チャンネル入力及び最大8チャンネルの出力が可能。 - 高レベル加振器の保護
全ての計算、安全チェックをコントローラー内蔵のDSPにより、直接制御。 - MEMS & MIMO性能
最大8個の2軸及び3軸加振器、同様に、6軸の加振器を同時に制御が可能。 - 破損（損傷）防止
入力チェーンのガルバニック分離は、入力チェーンを損傷から効果的に保護することが可能。 - キャリブレーション機能（オプション）
1個のユニットで加振器、トランスデューサー及びマイクロフォンのキャリブレーションが可能。
RL-C21 仕様
入力
| 入力チャンネル | 1-32 CH |
|---|---|
| センサ・タイプ | IEPE、TEDS、charge、 変位、速度、フォースセンサ |
| フィルター | アナログ、デジタル High or Lowパス フィルター |
| 電圧レンジ | +/- 10V |
| ダイナミックレンジ | ≥ 20dB |
| ノイズレベル | < 20mV |
| チャンネルクロストーク | ≤ 100dB |
出力
| 出力チャンネル | 1-8 コントロールCH（8個までCOLAチェンネルとして使用可） |
|---|---|
| DAC 分解能 | 24ビット |
| 相対周波数誤差 | ≤ 5×10-5 |
| フィルター | アナログ、デジタル High or Lowパス フィルター |
| ダイナミックレンジ | 120dB |
物理的仕様
| 周波数レンジ | 0.1 – 35kHz |
|---|---|
| 使用温度環境 | 5-50° |
| サイズ | 390mm x 274mm x 54mm |
| 重量 | 2.3kg |
| 電源 | 100 – 245V AC |
|
|
|
|
| 製品概要 | RL-C21はモジュール化アーキテクチャ機能有しており、容易にアップグレード可能な最新の振動コントローラー及びデータ収集システムです。周波数出力0.1 -35kHzで最大8台の加振器を同時制御、LCD画面及びセンサキャリブレーション機能を搭載しています。
RL-C21は振動試験、データ取得及びハードウェア・キャリブレーション用の強力な多目的デバイスです。 |
| 特徴 | ・フレキシブル構成
ユーザーのテスト内容により、完全なオーダーメードが可能 ・システム拡張性 1つのネットワークに最大8個のデバイス構成が可能、最大32チャンネル入力及び最大8チャンネルの出力が可能。 ・高レベル加振器の保護 全ての計算、安全チェックをコントローラー内蔵のDSPにより、直接制御。 ・MEMS & MIMO性能 最大8個の2軸及び3軸加振器、同様に、6軸の加振器を同時に制御が可能。 ・破損（損傷）防止 入力チェーンのガルバニック分離は、入力チェーンを損傷から効果的に保護することが可能。 ・キャリブレーション機能（オプション） 1個のユニットで加振器、トランスデューサー及びマイクロフォンのキャリブレーションが可能。 |
| 製品名・型番等 シリーズ名 |
RL-C21 |
