6/5～6 パワーエレクトロニクス講座・インバータの基礎講座（2日）

WTIのパワーエレクトロニクス講座では、以下の2つの講座をご用意いたしました。 現役のエンジニアが講師を行いますので、実践的なノウハウを身につけることができます。セットで受講すると、セット割が適用されますのでお得です。

• パワーデバイスの基礎講座　　　　　（1日）　詳細を見る→
• インバータの基礎講座（座学＋実験）（2日）

パワーエレクトロニクス分野の中核技術であるインバータの基礎が学べます。本講座では全てハードウェアで構成した単相インバータ回路を題材に、主要回路ブロックごとに座学と実験をショートスパンで学習しながら理解を深めていただけます。

インバータの制御は最終的にはハードウェアで制御されますので、主要回路ブロックごとに理解しておくことはより良いソフトウェア制御を行う上でも重要です。

各章の講座後に確認テストをご用意しており、確認テスト後に解答を解説いたします。そのため講座で学んだ内容を復習しながら理解できるプログラム構成となっております。

“インバータの基礎講座”では、インバータ実験回路を使ってブロックごとのインバータ動作が確認でき、より理解しやすい内容となっております。たった2日間の講座でインバータの原理と回路構成を習得することができます。

受講対象

• パワーエレクトロニクス技術の基礎を学びたい方
• パワーデバイス（ダイオード、MOSFET、IGBT、SiCデバイス）の
  基礎を学びたい方
• インバータの基礎を学びたい方

講座内容

■開催日時、場所
2025年6月5日（木）～6日（金）10:00～17:00 当社（兵庫県川西市）

■受講料（税抜）
￥100,000

■定員
12名

プログラム

1. インバータの原理
   1. 1.1　電力変換技術の概要
   2. 1.2　インバータの原理と特徴
      1. (1)インバータの変換方式
      2. (2)インバータ回路の呼称
      3. (3)単相インバータの動作解析
      4. (4)インダクタについて
      5. (5)インダクタの特性を考慮した単相インバータの動作
      6. ＜確認テスト＞
2. インバータの制御回路
   1. 2.1　PWM回路
      1. (1)Op-Amp回路
      2. (2)コンパレータ回路
      3. (3)PWM回路
      4. ＜確認テスト＞
      5. (4)PWM回路部動作確認実験
   2. 2.2　デッドタイム回路
      1. (1)デッドタイムの必要性
      2. (2)ロジック回路
      3. (3)CR時定数回路
      4. (4)デッドタイム生成回路
      5. (5)インターロック回路
      6. ＜確認テスト＞
      7. (6)デッドタイム回路部動作確認実験
   3. 2.3　ゲートドライブ回路
      1. (1)ドライブ回路の基本構成
      2. (2)ドライブ回路の絶縁
      3. (3)高耐圧ドライバーIC(HVIC)
      4. (4)高速・大電流ドライブ回路
      5. (5)レベルシフト回路
      6. (6)ブートストラップ回路
      7. (7)保護回路
      8. (8)スナバ回路
      9. ＜確認テスト＞
      10. (9)ゲートドライブ回路部動作確認実験
3. インバータ主回路部動作確認実験
4. 三相インバータの原理
   1. (1)三相インバータの動作解析
   2. (2)3レベルインバータの動作解析
   3. ＜確認テスト＞

今後の開催予定

WTIのパワーエレクトロニクス講座のメリット

1. メリット
   1

   講座内で復習でき、理解が深まります

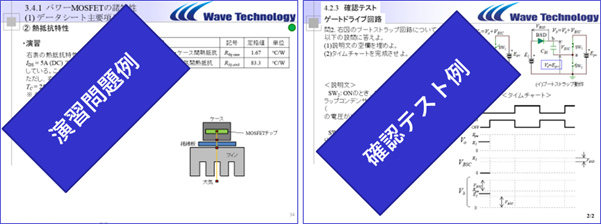

   WTIのパワーエレクトロニクス講座では、ポイントでの演習問題と単元ごとの確認テストをご用意しており、その場で解答を解説いたします。
   そのため講座で学んだ内容をその場で復習でき、理解が深まります。
   （対象講座：パワーデバイスの基礎講座、インバータの基礎講座）


2. メリット
   2

   インバータの原理・動作が理解できる

   WTIのインバータ講座の最大の特徴は、計測器と実験回路を使って実験を行うことです。

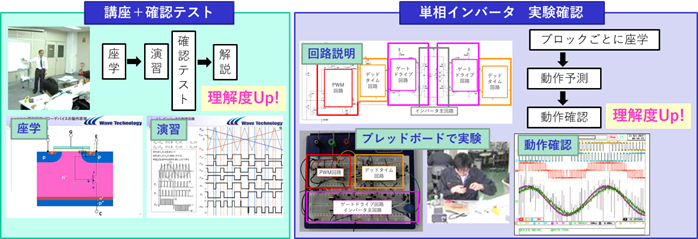

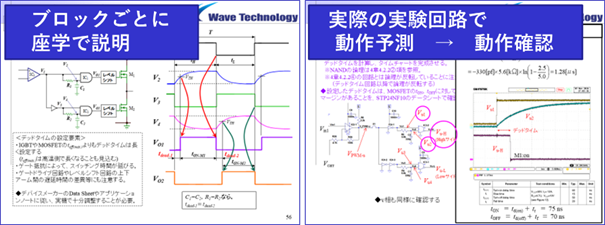

   初心者の方でもわかりやすいように、主要回路のブロックごとに、座学による解説と、実験回路を使って動作確認を行うことで理解を深めていただけます。（対象講座：インバータの基礎講座）


3. メリット
   3

   データシートのポイントが理解できる

   パワーエレクトロニクスを設計する上でデバイスを選定するにはデータシートから性能や特性を読み解く必要があります。

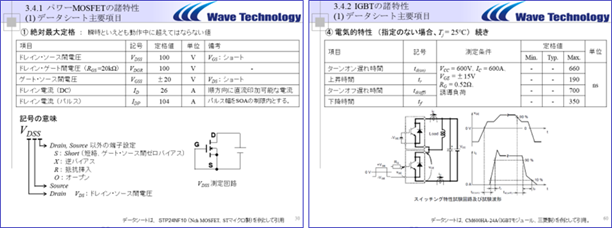

   本講座ではパワーデバイスのデータシートの内容を解説し、主要特性項目の意味をわかりやすく説明いたします。
   （対象講座：パワーデバイスの基礎講座）


4. メリット
   4

   パワーデバイスの構造・動作が理解できる

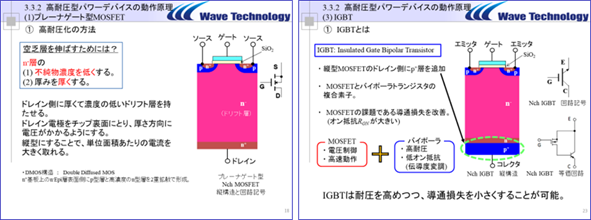

   パワーデバイスの高耐圧のしくみ、縦構造、動作原理をわかりやすく解説いたします。
   文献を読んで理解しにくい方にとっても、パワーデバイスの構造と動作が理解できる内容となっております。
   （対象講座：パワーデバイスの基礎講座）
