計測・制御用電子機器の開発・設計はお任せ下さい

電子回路機器、電気・電子計測機器、機械・電子制御機器、生産・検査自動化装置の設計・製造・販売、各種ソフトウェアの開発を行っています。

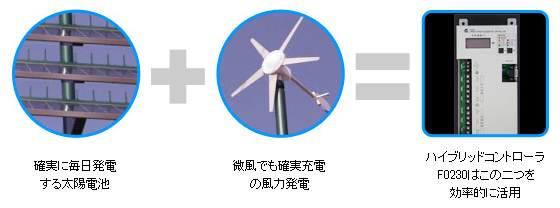

太陽電池と風力発電機の組み合わせによるハイブリッド発電システムは環境にやさしいシステムです。
太陽電池と風力発電機の合算電力による エコ発電用「ハイブリッドコントローラF0230」と発電量などの経過情報をパソコンで自動収集し、デジタル数値化およびグラフ処理化して現在の発電状況がひと目で分かるビジュアルモニタ用ソフトウェア「エコレーダーF0230-MMRS/T」により、中小規模設備への電力供給が可能です。





■太陽光発電と風力発電の効率的な運用
エコ発電用コントローラ「ハイブリッドコントローラF0230」は太陽光発電と風力発電の発電電力を同時に受電し、合計電力によりバッテリーへの充電制御と照明器具など負荷装置への放電出力制御をマイクロコンピュータで高精度・高効率・高安定に監視制御できるコントローラです。



■日本における大型風力発電の問題
日本ではヨーロッパのように風が強くなく、大型風力発電だと微風では回らず、逆に強風時の騒音で苦情も多いということが挙げられます。
当社のハイブリッドコントローラF0230ですと微風でも効率よく発電をします。また、風力発電だけに頼ることなく、太陽光発電との同時活用するので、バランスよく効率的に発電します。



■小規模風力発電の有効活用
太陽光発電と風力発電により、学校や公園など公共施設の案内板照明や通勤通学用の歩道の保安照明や自治体、イベント、企業、カーディーラー、ガソリンスタンド、コンビニ、レストラン等の看板照明など有効に活用できます。



高信頼性をコンセプトに開発したハイブリッドコントローラ「F0230」は太陽電池と風力発電の発電電力を同時に受電し、合計電力によりバッテリーへの充電制御と照明器具など負荷装置への放電出力制御をマイクロコンピュータで高精度・高効率・高安定に監視制御できるエコ発電システム用のコントローラです。



■特徴

• 1台で太陽電池150W（300W）、風力最大200Wを同時コントロール
• 発電機とのマッチング用定インピーダンス回路により低風速域の発電効率を改善
• 微風電圧2V～強風時25Vを充電電圧に変換する昇降圧コンバータを独自開発
• 強風時発電電圧25V以上時に安全保護用の電子ブレーキが自動作動
• 出力回路は連続、タイマー毎に1時間単位で各々1～15時間まで設定可能
• 0～±199.9Wまでの合計充放電電力値を付属LCDモニターに表示可能
• 人体検地センサーモードによりタイマーOFF後の時間帯でも5分間点灯可能
• 通信機能とデータ取込＆グラフ化ソフトでパソコン上に発電情報を表示可能
  ※注　文中（　）内の数値は24V仕様の規格です。

 エコ発電用「ビジュアルモニタリングシステム」です。

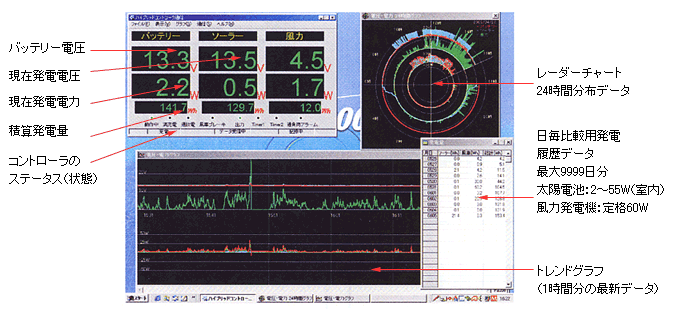

「エコレーダーF0230-MMRS/T」はハイブリッドコントローラF0230が出力するデータをパソコンでログ＆データ解析するためのWindowsアプリケーションです。パソコン上で、ソーラーおよび風力発電機の発電、バッテリー充放電状況を数値とグラフでモニタします。
発電状況をリアルタイムでビジュアル化し、モニタリングできるので学校などの教育機関やイベントでのPR、啓蒙用としても最適です。



■特徴

• 1秒間に32個のサンプリングデータを平均化した発電データを1秒周期でパソコンに自動収録可能
• 太陽電池と風力発電機の現在発電電圧、現在発電電力、累積発電電力量をリアルタイム表示可能
• 1日および1月毎の発電量比較チェック用に太陽光発電量、風力発電量および合計発電量データの履歴表示可能
• システム用のバッテリー電圧を計測表示してバッテリーの充電状況を常時監視可能
• 1時間トレンドグラフで24時間以内の日照変化や風の強弱とリズムなどをビジュアル表示可能
• 24時間レーダーチャートで日の出から日没までの日照状況と時間帯別の風力分布をビジュアル表示可能
• RS232C通信に無線モデムを利用して遠隔地点へのデータ伝送可能
• 自動収録データをCSV形式で自動的にファイル保存、Excelなどで詳細解析に利用可能
  Microsoft Windows 98/Me/NT/2000/XP 対応



上記以外にも多数の商品を取り扱いしています。

豊富な経験と技術ノウハウにより技術協力及び的確な設計仕様をご提案します。

お気軽にお問い合わせください。
