製品・技術
ネジ端子

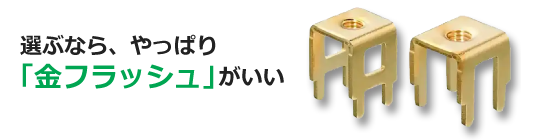

金フラッシュ処理
はんだ濡れ性、導通性が良く低電圧、低電流において信頼性の高い金メッキのネジ端子です。
耐食性にも高く腐食されにくく、経時劣化による接触抵抗値の変化も少ないのも特徴。
ニッケル下地
金属表面には保管時の湿度条件によってウィスカ(針状の金属結晶)が発生する場合がございます。本製品はメッキ処理前にニッケル下地処理を施すことでウィスカの発生を抑制しております。
形状、サイズ展開
省スペース設計に適した高さが低いネジ端子から、高さがあり配線作業効率の良いネジ端子まで取扱いがございます。
側面に穴が抜いてあるネジ端子は従来品に比べ軽量です。
一覧
品番 | 定格電流 | 取付穴ピッチ | 板厚 | 取付ネジ | 取付高さ |
特許等所有権済 HPC-30030G |
15A | 5×7 | 0.8 | M3 | L=6、6.5、 8、10、 12、15 |
特許等所有権済 HPC-40030G |
15A | 5×9 | 1 | M3 | L=3.4、4.5、 6、6.5、 8、10、12 |
HPE-40030G |
15A | 6.5×11 | 0.8 | M3 | L=8、10、 12.5、15、20 |
HP-00423G |
15A | 5×7.5 | 0.8 | M2/M2.6 /M3/M4 |
L=6.3 |
HP-00424G |
15A | 5×7.5 | 0.8 | M2/M2.6 /M3/M4 |
L=8 |
HP-00422G |
15A | 5×7.5 | 0.8 | M2/M2.6 /M3/M4 |
L=3.4 |
HP-0097G |
15A | 5×7 | 0.8 | M3 | L=6.3 |
HP-00104G |
15A | 5×7 | 0.8 | M3 | L=3.4 |
HP-00436G |
15A | 5×8.9 | 1 | M4 | L=3.4 |
HP-00439G |
15A | 7.8 | 0.8 | M3 | L=3 |
HP-0096G |
15A | 5×7.5 | 0.8 | M3 | L=8 |
HP-00100G |
15A | 13.6 | 0.8 | M3/M4 | L=6.5 |
※ネジ端子の使用にはバインド小ねじを使用ください
- 基板に差込み半田付けにて取付けるネジ端子(電源供給端子)です
- 上面・側面からの取付可能なネジ端子です
- 金フラッシュ製のネジ端子ははんだ濡れ、耐蝕性に優れる
- 金は経時変化も少なく導通性が良いのも特徴です
- 錫メッキ製のネジ端子も取扱いがございます
- ネジ端子の品番末尾に「S」を付けることで
金または錫メッキの端子用ネジ(バインド小ネジ)が添付されます - 弊社製品ラグ端子とネジ端子の併用で配線が容易に行えます
- 側面に穴が空いたネジ端子は従来品よりも軽量
- 本体が樹脂製絶縁タイプのネジ端子もございます
