製品特集：電源はんだスペーサー

KRB、KRB-Bシリーズ

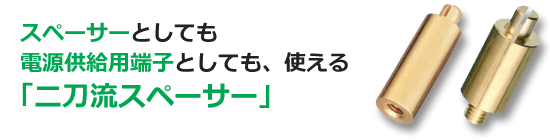

基板に片側はんだ取付で取り付けるスペーサーです。
基板間隔を確保するスペーサーとしての役割だけでなく、電線と圧着端子などを使用して ネジ端子同様に電源供給用の端子としても使用可能です。

特徴

表面処理に金フラッシュメッキ処理し、はんだ濡れ、耐食性、導通性に優れます。
本体はスリ割形状、座面下部に溝加工をしており取り付け時の半田上りもスムーズです。

KRBシリーズ

品番	形状	取付ネジ	取付高さ
KRB-2000		M2	L=5〜15
KRB-2600		M2.6	L=5〜15
KRB-300		M3	L=5〜15
KRB-400		M4	L=6〜15

KRB-Bシリーズ特許等所有権済

品番	形状	取付ネジ	取付高さ
KRB-2000B		M2	L=1.8〜15
KRB-2600B		M2.6	L=2〜15
KRB-300B		M3	L=2〜15
KRB-400B		M4	L=2〜15

基板に半田付けにて取付けるスペーサータイプの端子です

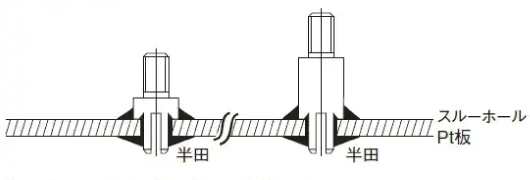

基板上にスペースを確保したいとき

使用するにあたり次の点にご注意ください

• 使用基板はスルーホール基板に限定してください。片面基板は使用できません。

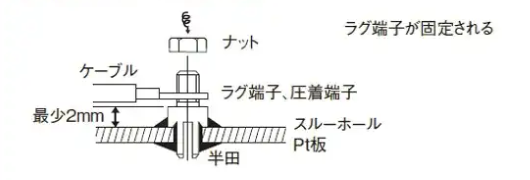

• 電源供給用として使用のとき
  ※すり割り形状の他、座面下部に別途溝を加工していますので、
  より半田上がりがスムーズに行われます

基板上にスペースを確保したいとき
