電気用品安全法(電安法)とは?

  • このエントリーをはてなブックマークに追加
  • @engineer記事クリップに登録
電気用品安全法  /  電子・半導体 試験・分析・測定 家電・AV

電気用品安全法(電安法)の概要

電気用品安全法は、電気用品の製造・輸入・販売を事業として行う場合の手続きや罰則を定めた法律です。


1961年に制定された電気用品取締法が抜本的に改正され、2001年4月1日に電気用品安全法として施行されました。

関連する法令は次の3つがあり、事業者に求められる手続き等が具体的に規定されています。



電気用品安全法施行令
電気用品安全法施行規則
電気用品の技術上の基準を定める省令



 電気用品の品目としては、電気用品安全法に基づき457品目(2015年7月現在)が指定されています。


電気用品を製造または輸入を行う事業者は、法に定められた手続き等の義務を履行し、電気用品にPSEマークを表示しなければなりません。



特定電気用品のマーク 特定電気用品以外の電気用品マーク







電気用品の製造または輸入を行う事業者の義務

経済産業局等への届出(法第3条 事業の届出)
技術基準の適合義務(法第8条第1項 技術基準適合義務)
出荷前の最終検査記録の作成と保存(法第8条第2項 自主検査)
表示義務(法第10条第1項 表示)
特定電気用品の適合性検査(法第9条 適合性検査)
 特定電気用品を製造または輸入する事業者は、登録検査機関において
 当該電気用品の型式区分ごとに適合性検査を受け、その適合証明書を
 保存する義務があります。なお、輸入事業者は、海外製造事業者から
 適合同等証明書の副本を入手し保存している場合は、適合性検査を省
 略できます。

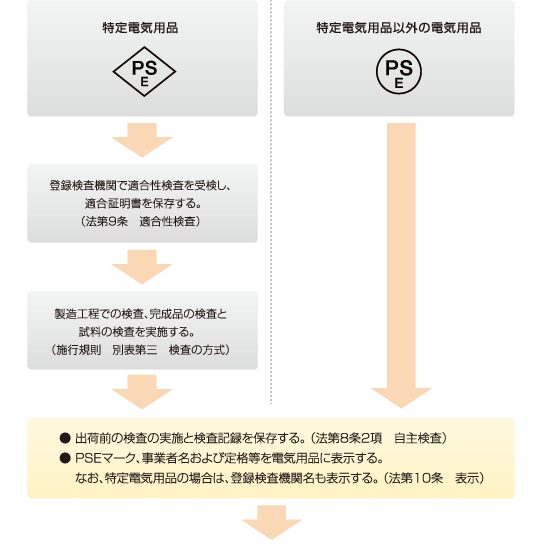

電気用品の製造、輸入または販売を行う事業者のフロー

電気用品の製造、輸入または販売を行う事業者のフロー1電気用品の製造、輸入または販売を行う事業者のフロー2電気用品の製造、輸入または販売を行う事業者のフロー3



型式区分の代表製品での適合性確認試験
施行規則に定められた製造工場における検査設備の検査



 日本品質保証機構のサービス①

特定電気用品の適合性検査業務

登録検査機関として、法第9条に基づく適合性検査の証明書を発行

登録検査機関として特定電気用品に対して法第9条に基づく適合性検査を行い、適合証明書を発行します。
適合性検査においては、技術基準に対する適合性の確認のため、下記を行います。



型式区分の代表製品での適合性確認試験
施行規則に定められた製造工場における検査設備の検査



適合性確認試験と製造工場の検査設備検査は、製造工場ごとの単位で実施します。

特定電気用品の適合性検査業務:イメージ

 ※1号検査(ロット)をご希望の場合は別途ご相談ください。



海外の製造事業者に対して“適合同等証明書”を発行

 特定電気用品を製造する海外製造事業者に対して、適合性検査と同等な検査を実施し、適合した旨の書面として“適合同等証明書”を発行いたします。(法施行規則13条)

また、適合同等証明書を取得した海外製造事業者に対して、届出輸入事業者が特定電気用品を輸入・販売する場合に必要な適合同等証明書の副本を発行いたします。 届出輸入事業者は、自ら適合証明書を取得する代わりに、この適合同等証明書の副本を海外製造事業者から入手・保存することにより、法第9条で定める“証明書と同等なもの”として扱われます。





海外委託機関による試験・検査設備確認

製造工場が海外にある場合、当機構が提携している海外委託機関を利用することができます。現地にて試験を実施し、現地語で工場の検査設備を検査することにより、適合性検査の期間を短縮することができます。





 日本品質保証機構のサービス②

特定電気用品以外の電気用品 技術基準適合の確認サービス

法第8条第1項に基づく技術基準適合の確認

電気用品の製造または輸入を行う事業者は全ての製品モデルに対して、自ら技術基準適合の確認を行う義務があります。 当機構は、事業者さまからのご依頼に基づき、技術基準適合の確認試験を行います。 技術基準の一部の試験項目のみでも試験可能です。

 特定電気用品以外の電気用品 技術基準適合の確認サービス:イメージ

  注:本試験の結果は、法第9条の適合性検査には利用できません。







主な試験設備 (電気安全試験)

燃焼試験

燃焼試験設備 (燃焼チャンバー)
燃焼試験設備 (燃焼チャンバー):イメージ  試験例

・IEC 60695-11-10 等
・各種燃焼試験

主要スペック

・内容積: 4立方メートル
・使用ガス: メタンガス

所在地

安全電磁センター (東京都八王子市)



グローワイヤー燃焼試験

グローワイヤー燃焼試験装置

グローワイヤー燃焼試験装置:イメージ

試験例

・IEC 60695-2-11 等

主要スペック

・試験可能温度: 550 ℃~960 ℃

所在地

安全電磁センター (東京都八王子市)



ニードルフレーム燃焼試験

ニードルフレーム燃焼試験装置
ニードルフレーム燃焼試験装置:イメージ 試験例

・IEC 60695-11-5 等

主要スペック

・使用ガス: ブタンガス

所在地

安全電磁センター (東京都八王子市)



トラッキング試験

トラッキング試験装置
 トラッキング試験装置:イメージ 試験例

・IEC 60112 等

主要スペック

・試験可能印加電圧: 100 V~600 V

所在地

安全電磁センター (東京都八王子市)



ボールプレッシャー試験

ボールプレッシャー試験設備

ボールプレッシャー試験設備:イメージ

試験例

・IEC 60692-10-2 等

主要スペック

・試験可能温度: 70 ℃~250 ℃

所在地

安全電磁センター (東京都八王子市)



ビカット試験

HDT試験装置
HDT試験装置:イメージ 試験例

・ISO 306 等

主要スペック

・試験可能温度: 70 ℃~250 ℃

所在地

安全電磁センター (東京都八王子市)



振動試験

振動・衝撃試験機
振動・衝撃試験機:イメージ 試験例

・IEC、JIS規格 等
・各種規格の振動 および、衝撃試験 等

主要スペック

【振動試験モード】
①垂直方向
・振動数: 5~1500 Hz
・最大加速度: 18G
・最大振幅: 56 mm p-p
・最大速度: 2.3 m/s
・最大試験品重量: 別途ご相談

②水平方向
・振動数: 5~2000 Hz
・最大加速度: 25 G
・最大振幅: 56 mm p-p
・最大速度: 2.3m/s
・最大試験品重量: 別途ご相談

【衝撃試験モード】
・最大加速度: 30G
・作用時間(正弦半波): 6 ms ~ 11 ms
・最大試験品重量: 別途ご相談

所在地

安全電磁センター (東京都八王子市)



自然落下試験

タンバリングバレル試験機 (自然落下試験機)
 タンバリングバレル試験機 (自然落下試験機):イメージ 試験例

JNLA, IEC60065, JIS C 60068-2-31 等

主要スペック

・落下面:3mm鋼板
・落下高:500mm
・落下速度:10回/分

所在地

安全電磁センター (東京都八王子市)



落下試験

落下試験装置 (バンプ試験装置)
 落下試験装置 (バンプ試験装置):イメージ 試験例

・JNLA
・IEC 60065
・IEC 60335 等

主要スペック

・落下長:5cm
・落下速度:10~15秒/回
・落下面:木製
・試験台:1000mm × 900mm
・最大試験品質量:100kg

所在地

安全電磁センター (東京都八王子市)



壁掛け/天井吊り落下試験

壁掛け/天井吊り落下試験装置
壁掛け/天井吊り落下試験装置:イメージ  試験例

・JNLA
・IEC 60065 等

主要スペック

・模擬壁:1800mm × 900mm
(65型TV程度)

・最大引張力:5000N

所在地

安全電磁センター (東京都八王子市)



コード巻取り試験

コード巻取り試験器 (コードリール試験機)
コード巻取り試験器 (コードリール試験機):イメージ  試験例

・JNLA
・IEC 60335
・電安法 別表第八 等

主要スペック

・巻取り長:~4m
・巻取り速度:30m/分

所在地

安全電磁センター (東京都八王子市)



コ-ド折り曲げ試験

コ-ド折り曲げ試験器
コ-ド折り曲げ試験器:イメージ  試験例

・JNLA
・IEC 60335
・電安法 別表第八 等

主要スペック

・角度:左右45°、60°、90°、上下90°
・速度:6回、10回、12回、30回、40回、60回/分

所在地

安全電磁センター (東京都八王子市)



過負荷・耐久試験

電安法スイッチ試験機
 電安法スイッチ試験機:イメージ 試験例

・電安法 別表第4 附表第二 1, 4

主要スペック

・ストレート機構
静止トルク:50 N
動作範囲:0~100 mm
開閉速度範囲:3~30回/分

・ロータリー機構
静止トルク:50 N
動作範囲:±360 deg
開閉速度範囲:3~30回/分

※静止トルク、開閉速度、動作範囲は最大能力であり同時達成はできませんので、別途ご相談ください。

所在地

安全電磁センター (東京都八王子市)



絶縁耐圧破壊試験

絶縁耐圧破壊装置
 絶縁耐圧破壊装置:イメージ 試験例

・JIS C 2110-1 等
・各種高圧試験

主要スペック

印加電圧10kV~50kV
(交流50Hz)

所在地

安全電磁センター (東京都八王子市)



雷サージ試験

コンデンサ・インパルス電圧試験機


・IEC 60384-14
・JIS C 5101-14

所在地

安全電磁センター (東京都八王子市)



コンデンサ・発炎性試験

コンデンサ・発炎性試験機



試験例

・IEC 60384-14
・JIS C 5101-14

所在地

安全電磁センター(東京都八王子市)



電話回線過電圧試験

電話回線端子用試験電源装置



試験例

・UL/CSA 60950-1, Annex NAC

主要スペック

・Test M-1: 600 V, 40 A, 1.5 Sec.

・Test M-2: 600 V, 7 A, 5 Sec.

・Test M-3: 600 V, 2.2 A, 30 Min.

所在地

安全電磁センター (東京都八王子市)



各種試験

立会試験室
立会試験室:イメージ
 立会試験室:イメージ
試験例

各種試験

主要スペック

・面積:奥行き6m x 幅3.5m x 天井高3.5m/1室
(全4室連結解放可能; 奥行き6m x 最大幅14m)

・耐加重: 400kg/m2

・電源盤: 単相・三相、AC100~240V、最大100A
※三相の場合、ご利用いただける電源容量は別途ご相談ください。

・セキュリティー: カードキーによるアクセス制限

※電気安全試験の自主試験用に当機構立会試験室の時間貸しも承っております。

※ご要望に応じて、当機構職員による技術相談・業務相談も承ります。

所在地

安全電磁センター (東京都八王子市)
