お問い合わせ【製品紹介】セルフシール・撹拌付オートクレーブユニット『OVシリーズ・OVM/UN』
/ 2022年02月15日 /

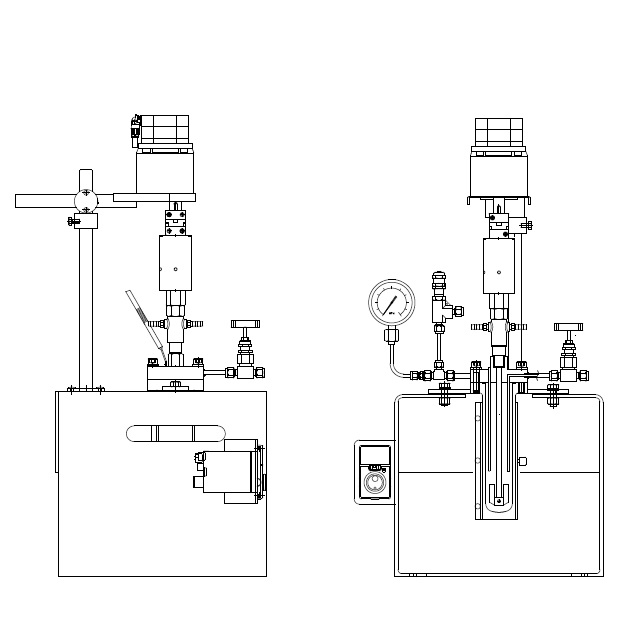

【OVシリーズ】『OVM/UN』は撹拌付オートクレーブユニットです。
Oリング&ボルトによるシール方式で、圧力容器材質は約21種類に対応しています。
耐薬品・耐熱性に優れる特殊FFKMを採用し、Oリングで300℃仕様対応です。
セルフシールのため、ボルトの締付作業も容易です。
『OVシリーズ』のタイプ別製品として以下の型式があります。
☆OVN：バルブポートを1つ設けた反応器
☆OVT：独立するバルブポートを2つ、圧力計、安全弁、センサーポートを
設けたオートクレーブ(反応器)
☆OVT/UN：OVTタイプを装置ユニットにしたもの
☆OVM/UN：撹拌機付装置ユニットにしたもの
※温度コントローラは別途温度コントローラカタログから選択して下さい。
ご要望に応じた追加仕様も検討可能です。
※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。
| 製品概要 | 【基本設計】
☆設計温度：300℃ ☆設計圧力：10MPa ☆容量：100～2000ml ☆材質：SUS316（標準材） ☆撹拌トルク：1N・m(16～800r/min) ※ハステロイ相当・インコネル相当・モネル相当・純ニッケル チタン・ジルコニウム等約21材質に対応 |
| 特徴 | 【標準仕様スペック：OVシリーズ】【OVM/UNタイプ】
■設計圧力(MPa)：10MPa ■設計温度(℃)：300℃ ■容器材質：SUS316 ■接ガス材質：SUS316 ■シール材質：特殊FFKM Oリング ■シール方法：ボルト締付(6～8本) ■反応器容量：100ml～2000ml ■反応器内径：φ36～φ111 ■液充填量：反応器容量の66.6%を上限とする ■その他要部材質：グラファイト/CF/FFKM ■適用法規：小型圧力容器(500ml～2000ml) ■定格トルク：1N・m ■撹拌速度：16～800r/min ■ハステロイ(C/B)相当材、インコネル相当材、インコロイ相当材、 純ニッケル、モネル相当材、チタン、ジルコニウム702での検討も 可能です。（対応材料：約21鋼種） ※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。 |
| 製品名・型番等 シリーズ名 |
セルフシール・撹拌付オートクレーブユニット『OVシリーズ・OVM/UN』 |
| 価格 | 定価(税別)：1,230,000円～2,065,000円※材質・サイズ別価格をカタログに記載 |
| 納期 | 通常1～2ヶ月
納期短縮のため、引合見込での在庫生産検討致します。ご相談下さい。 |
| メンテナンス体制 | 自社製品のため、設計から製造、アフターメンテナンスまでしっかり対応します。 |
