「時短治具」Air-fix 22B1 のご紹介
精密測定機器メーカー株式会社ミツトヨ(神奈川県川崎市)の特許ライセンス許諾を受けて佐々木工機株式会社と株式会社ミツトヨが共同開発した「時短治具」”Air-fix22B1”の販売を開始いたします。更に本製品に関し、両社による共同特許出願済です。
【特許第4616563号】【特願2022-042420】
製品概要 | Air-fixとは?

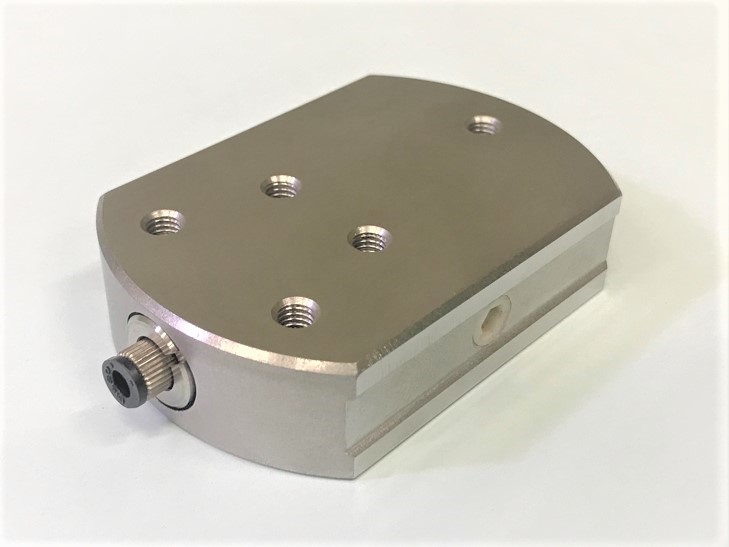

三次元測定機や石定盤上で㈱ミツトヨのEco-fix使用時にワークを任意の位置で固定できる真空吸着式固定治具です。圧縮空気を供給するだけで定盤に強固に吸着します。 マグネット治具では不可能な石定盤やセラミック定盤への吸着が可能です。 吸着中でも排気ポートを指で押えるだけで簡単に移動・脱着ができます。 用途 Eco-fixのベースプレートの代わりに Eco-fixのスプリングクリップを使用しワーク押えに Eco-fixのベースプレートからはみ出す大きなワークの押えに ワークの位置決め、突き当てに ダイヤルゲージのスタンドに マグネットスタンドのベースに ※Eco-fixとは、(株)ミツトヨのクランピングツールです。各エレメントをブロック式玩具のように組み合わせることで、様々な測定物を容易に固定することが可能なクランピングシステムです。 |
特徴 | 仕様
大きさ 21 mm×58 mm×91 mm, 重さ630 g エアー消費流量 8 L/min (標準状態において) 吸着保持 200 N(20.4 kgf) (垂直方向) 65 N(6.6 kgf) (スプリングプレート先端) 静音性(動作音) 50dB 動作音の目安は50dBで静かな事務所程度 ※3連マニホールド、6連マニホールド、配管セットをオプション品としてご用意しております。詳細はお問合せ下さい。 ※0.4MPa相当のエアー供給が必要となります。 |
製品名・型番等 シリーズ名 |
「時短治具」Air-fix 22B1 |
