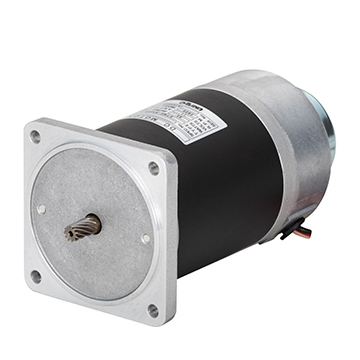

DCモータ(ブラシ付き)
ブラシ付きDCモータは、直流電源を用いて動作する電動機です。主な特徴としては、単純な構造で速度制御が容易、低速で高トルクを発生し、回転方向の逆転も可能というところです。
動作原理は、内部のコイルに通電することで発生する磁場が永久磁石の磁場と相互作用し、コイルを回転させることによります。
DCモーターは出力数に応じて、おもちゃ、家電、工業用機器など多岐にわたる分野で使用することができます。
ユニテックのDCモータ(ブラシ付き)の特徴
ユニテックのカスタムDCモーター(ブラシ付きDCモーター)は、70年の歴史を持つユニテックの多様な設計モデルを活用して、お客様の希望に合わせた性能を備えたモーターを提供いたします。
ユニテックのモーターは分巻巻線を基本とし、DCモーターとして高い性能を発揮できるように設計されています。製造可能なDCモーターは、出力1.3Wから2.3kWまでの広い範囲にわたり、ギア取り付け、エンコーダーやブレーキの追加機能にも対応しています。
お客様の装置に合わせた軸の歯切り対応やオリジナルブラケットの提供も行っております。また、環境規制への対応実績もあります(対応実績:RoHS指令、CCC認定)。
その他、防水性能を備えたモーターの製作実績もあります(IP55相当)。DCモーターに関するご相談があれば、ぜひユニテックにお問い合わせください。
モデル
■23モデル(小型:出力1.3~42W)
ユニテックの最小モデル 高トルクモデルを現在開発中!!
ユニテック最小モデル。高トルクモデルを現在開発中です。(掲載内容は従来モデルとなります)
現時点では、このモデルではエンコーダー・ブレーキの搭載は不可です。※減速機(ギア)のみ可
取付サイズ | □42・□60・□80以上(角形・丸形・特殊形状可) |
モータ外径 | φ39 |
出力 | 1.3~42W |
対応電圧(定格) | DC6~100V |
対応電流(定格) | 0.1~5A |
定格回転数(rpm) | 800~18,000rpm |
定格トルク(Nm) | 0.01~0.09Nm |
最大効率 | 約80% |
- 製作事例(採用例)
- テープ巻上装置・小型ポンプ・アーケードゲーム機・電子錠・医療機器等
■52モデル(中型:出力2~550W)
ユニテックの主力モデルです。サイズが合えばコストパフォーマンスも優れたモデルとなります。
取付サイズ | □80・□85・□90以上(角形・丸形・特殊形状可) |
モータ外径 | φ86 |
出力 | 2~550W |
対応電圧(定格) | DC12~220V |
対応電流(定格) | 0.4~17.0A |
定格回転数(rpm) | 100~9,700rpm |
定格トルク(Nm) | 0.1~1.76Nm |
最大効率 | 約90% |
- 製作事例(採用例)
- アーケードゲーム機・電動チェーンブロック・介護用ベッド等
■70モデル(中型:出力80~500W)
52モデルよりも大型機種。3相ACモータの置換え等に利用できるモデルです。バッテリー化やエンコーダーを取付ける事で、3相ACモータには難しい細かい制御などが可能になります。
取付サイズ | □102・□110・□120以上(角形・丸形・特殊形状可) |
モータ外径 | φ102 |
出力 | 80~500W |
対応電圧(定格) | DC20~190V |
対応電流(定格) | 1.4~11.8A |
定格回転数(rpm) | 500~3,000rpm |
定格トルク(Nm) | 0.7~3.4Nm |
最大効率 | 約80% |
- 製作事例(採用例)
- 電動チェーンブロック・アーケードゲーム機・開閉装置等
■85モデル(大型:出力120~1,000W)
磁石式DCモータで、本クラス以上になると新規設計生産をしているメーカーが少なくなります。ACモータでは対応出来ないトルク/回転域を対応出来るモデルです。
取付サイズ | □130・□132・□150以上(角形・丸形・特殊形状可) |
モータ外径 | φ135 |
出力 | 120~1,000W |
対応電圧(定格) | DC24~100V |
対応電流(定格) | 1.5~22.5A |
定格回転数(rpm) | 2,000~3,500rpm |
定格トルク(Nm) | 0.55~2.5Nm |
最大効率 | 約85% |
- 製作事例(採用例)
- 工作機械
■96モデル(大型:出力200~1,000W)
低電圧(12~24V)帯で使用できる弊社最大クラスのモータとなります。24V帯での高出力をご希望の場合こちらのモータをおすすめしております。
取付サイズ | □160・□180以上(角形・丸形・特殊形状可) |
モータ外径 | φ152 |
出力 | 200~1,000W |
対応電圧(定格) | 12~200V |
対応電流(定格) | 5~30A |
定格回転数(rpm) | 600~2,400rpm |
定格トルク(Nm) | 1.3~7.6Nm |
最大効率 | 約86% |
- 製作事例(採用例)
- 工作機械・大型AGV用モータ
■120モデル(大型:出力500~2,200W)
ユニテック最大級のDCモータです
ユニテック最大級のDCモータです。マグネット式DCモータでは珍しい2kWクラスのモータです。力強いトルクを起動時から発揮するDCモータの特性を存分に発揮致します。このクラス帯でもブレーキやエンコーダー減速機等のオプション取付も可能ですので、是非一度ご検討下さい。
取付サイズ | □180・□190・□210以上(角形・丸形・特殊形状可) |
モータ外径 | φ180 |
出力 | 500~2,200W |
対応電圧(定格) | 48~200V |
対応電流(定格) | 3~26A |
定格回転数(rpm) | 800~2,100rpm |
定格トルク(Nm) | 4.7~12.0Nm |
最大効率 | 約88% |
- 製作事例(採用例)
- 工作機械・大型AGV走行用モータ
