環境にも人にやさしい「ドライフォグ」の暑熱対策
省エネミスト冷房「COOLJetterシリーズ」のご紹介
詳細を見る
工場や屋外の作業環境において
こんなお悩みありませんか？
熱中症で作業者が体調不良に。
・半屋外、解放空間のためエアコンの効果がない。
・作業環境が暑く、冷房の効き目がない…
エアコンの消費電力が課題。
・費用面から長年対策が打てず、室温40℃を超える日も。
・エアコンをかけるにも膨大な設置台数に…
工場内の暑さ、粉塵対策に悩んでいる…
・さまざまな熱中症対策も効果なく困っている。
・濡れないか心配。業務に支障をきたしてしまう。
「霧のいけうち」COOLJetterシリーズなら
省エネ“ドライフォグ”冷房で快適な職場環境を実現
大空間冷房
スポット冷房
粉塵対策
- ・広さや天井高のある工場・倉庫など、開放空間に最適な省エネ冷房です
- ・高密度のミストと風を組み合わせた冷却で、作業者の体感温度を効果的に下げます
- ・恒常的に問題となる粉塵の飛散を抑え、快適かつ安全な作業環境を維持します

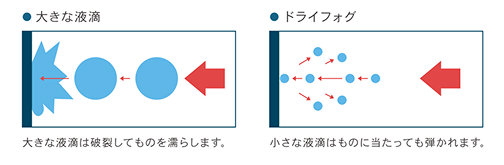

触れても濡れない霧ドライフォグとは？
ドライフォグとは平均粒子径が10μm以下、最大粒子径50μm以下の霧を示します。この非常に微細な霧の粒は、壁や人などに衝突したとき破裂せずに弾かれるため、濡れが発生しないという特徴を持ちます。
COOLJetterシリーズの
使いやすさ 3つのポイント
レイアウト自在※
現場計測をもとに、効果的、効率的な機器選定と設置レイアウトをご提案。
給水の手間いらず※
センサーおよび制御機器による自動管理により、手間をかけずに安定運用
※ COOLJetter-Domeの場合
可搬タイプあり
可搬式のミストファンもご用意。
ドライフォグによるスポット冷房を手軽に導入いただけます。
Q. なぜドライフォグ冷房が選ばれるのか？
A. 業務用エアコンと比較し、ランニングコストが安価だから
電気料金、水道料金合計で
約24,300円／月
※平面積1,250m²（50m×25m）天井高4mの建屋を想定
▼工場全体を冷房した際の運用コスト例。試算条件は以下。
- ・型式：CLJ-300KU（9台設置）
- ・稼働時間：8 hr／日×30日
- ・噴霧流量：170 L／hr（9台）
- ・消費電力：0.864 kW（9台）
- ・電気代 ：36.4 円／kWh
- ・水道代 ：410 円／m3
ミストファンのレンタル費用は、大空間冷房向けの大型機種で1台あ
たり月額20万～30万円程度が一般的な価格帯とされています。
高天井空間や屋外施設など、本格的な暑熱対策を長期的にご検討中
のお客さまには、ドライフォグ冷房の導入をおすすめします。導入
後は、定期メンテナンス契約にも対応しており、継続的に安心して
ご利用いただけます。
ミストファン「COOLJetterシリーズ」
製品ラインナップ・仕様
ボリュームタイプ
大空間冷房システム
CLJ-Dome (クールジェッタードーム)
大風量により広範囲を効率的に冷却。
首振り機能搭載タイプもご用意しています。
- 形番：CLJ-590D-K
- 羽根径 (mm)：φ590
- 寸法 (mm)：W800*D680*H1,010
- 噴霧流量 (L/hr)：85 (6MPa時)
- 送風量 (m3/min)：1,520 / 1,900 (50Hz / 60Hz)
- 消費電力 (W)：1,520 / 1,900 (50Hz / 60Hz)
- 電源：AC200V (3相)
キャリータイプ
ミストファン
CLJ-CSA (クールジェッターカート)
高圧ポンプとタンク一体型の可搬式ミスト
ファン。設置工事不要ですぐに使用可能です。
- 形番：CLJ-CSA
- 羽根径 (mm)：φ450
- 寸法 (mm)：W575*D1,020*H1,320~1,400
- 噴霧流量 (L/hr)：14.2 (6MPa時)
- 送風量 (m3/min)：165 / 186 (50Hz / 60Hz)
- 消費電力 (W)：210 / 250 (50Hz / 60Hz)
- 電源：AC100V
固定設置タイプ
ミストファン
CLJ-300-KU (クールジェッター)
小規模から大規模空間まで柔軟に対応。
首振り機能により、広範囲への冷却を実現。
- 形番：CLJ-300-KU
- 羽根径 (mm)：φ300
- 寸法 (mm)：W420*D410*H930
- 噴霧流量 (L/hr)：18.9 (6MPa時)
- 送風量 (m3/min)：79 / 87 (50Hz / 60Hz)
- 消費電力 (W)：68 / 96 (50Hz / 60Hz)
- 電源：AC100V
製品紹介動画
大風量により広範囲を効率的に冷却するCLJ-Dome (クールジェッタードーム)は、
広さや天井高のある工場・倉庫でも、濡れない気化熱による冷房効果をお届けします。
導入事例
[事例１]
ミストファンによる大空間での暑熱対策｜微細な霧で工場作業現場での熱中症対
策を実現
導入の決め手
- ・人や床、設備を濡らすことなく、大空間での冷房を実現できたこと。
- ・実機でのデモを通じて、お客様に温度低下を体感いただき、その効果を直接確認していただいたこと。
お客様の課題
労働環境改善に取り組む、ある自動車工場では、夏場の暑熱対策が最優先課題となっていました。
特に、サプライヤーから部品が納入される荷受場はトラックヤードを兼ねており、屋根はあるものの外気にさらされて高温となるため、この現場での熱中症対策が急務とされていました。
開放空間であるため、エアコンを設置しても効果は期待できません。
対策として、天井に大型工場扇を設置し、風を送っていました。しかし、屋根からの輻
射熱により天井付近の空気が暖められ、冷房効果はほとんど得られていませんでした。
そこで、これら既設のファンを活用しながら、少しでも冷房効果を高める方法がないか
と、当社にご相談いただきました。
いけうちからのご提案
ミスト冷房システム「CLJ-Dome（クールジェッタードーム）をご提案しました。
このシステムは、非常に微細な霧を噴射する専用スプレーノズルをファンに取り付け、
ファンの風に乗せて霧を拡散させ、その気化熱を利用して大空間を冷房する仕組みです。
現場オペレーターや監督者を招いて実機でデモを
実施し、温度低下を体感いただき、その効果を実
感していただきました。
導入の決め手・導入効果
- ・微細な霧の気化熱により、荷受場の環境温度が3～5℃低下しました。
- ・天井が高く、霧が蒸発する距離を十分に確保できたことで、人や床、設備を濡らすこ
となく、開放された大空間での冷房が実現しました。 - ・システムは非常に高い評価を受け、荷受場以外の作業場にも導入されました。
さらに、他工場への展開も進められ、労働環境の改善に大きく貢献しています。
[事例２]

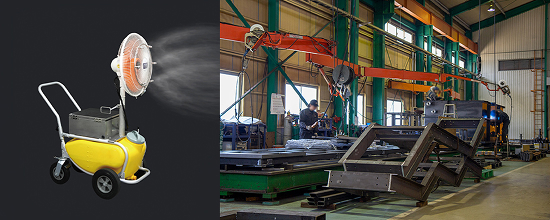

セイワ工業さま｜溶接作業のある構内をミストファンで冷房、夏季の電力消費量
削減と作業環境を改善
導入の決め手・導入効果
- ・移動や操作、給水作業も簡単。シンプルで使いやすい。
（電源が100Vなのでどこに持っていってもOK。使い勝手が良い） - ・朝方と夕方はエアコンが不要に。結果、夏季の消費電力量は以前と比べ大きく削減。
- ・事前にテストした結果、距離を離せば水滴がつかず、錆の発生もなかったため。
お客様の課題
従来は1mの大型冷風機が4台ありましたが、作業に合わせて動かしたいのに重いので
動かせず、また溶接作業時は送風が不良の原因になるので使えないなど不満が多く、代
わりにエアコンが稼動していました。これが冷房電力の多い原因でした。
いけうちからのご提案
「CLJ-CSA (クールジェッターカート)」、「CLJ-300-KU (クールジェッター)」をご提
案。風が直接当たらなくてもその周辺には涼感が得られるため、冷風機などを利用でき
なかった溶接工場（冷風機の風が溶接不良の原因となる）などでもご利用いただいてい
ます。
「実演デモ」を実施中
当社製品（スプレーノズル・エアーノズル・冷房製品・加湿製品など）をお客様の
ご要望にあわせて実演・比較してご確認いただけます。“霧を目で見て”、“手で触
れてみて”、実際に体感していただくことで
- ・製品選定のためのヒントが得られる
- ・その製品はイメージ通りか確かめることができる
- ・比較することでより良い条件の製品を見つけることができる
など、製品検討に関して多くの気付きを得ることができます。
実演デモにかかる費用は無料ですが事前のご予約が必要となります。
お問い合わせフォームより、お気軽にお問い合わせください。
