1流体加湿・2流体加湿ハイブリッド

加湿システム
AirHYBRID(エアーハイブリッド)

2種類の加湿方式を組み合わせることで
省エネ＆スピード加湿を実現

製品の特長

いけうち加湿機器の4つの特長

大量換気の現場でも省エネ湿度管理を実現
「AirHYBRID (エアーハイブリッド)」の特長

• ・1流体加湿と2流体加湿の良いとこ取りをした次世代の加湿システム
• ・1流体で湿度のベースを作り2流体で緻密に加湿する無駄のない湿度管理
• ・グラビア印刷工場など有機溶剤を多用し多くの換気量が必要な現場に好適

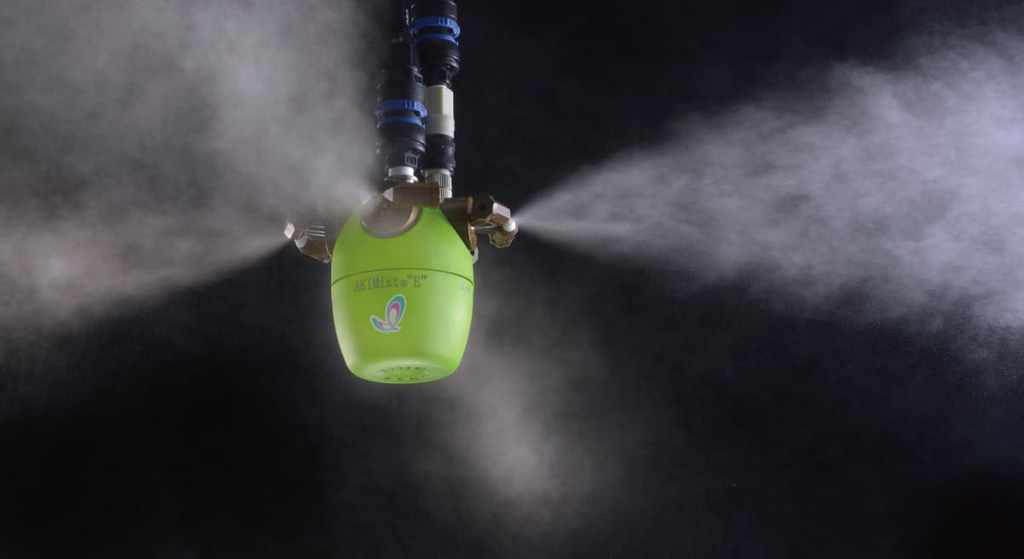

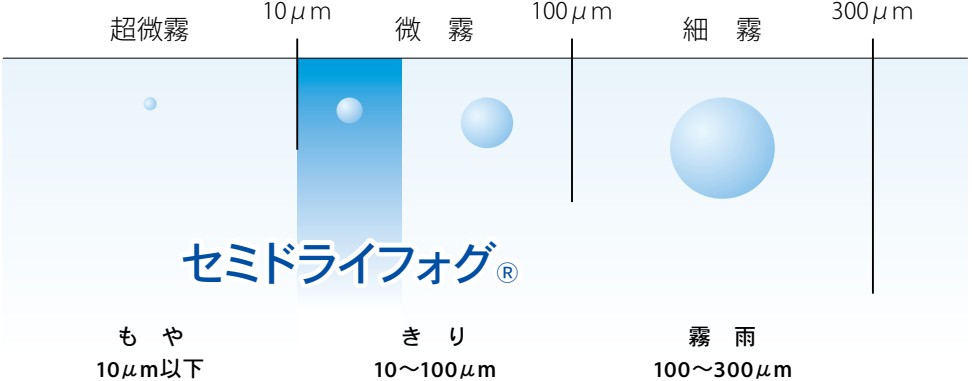

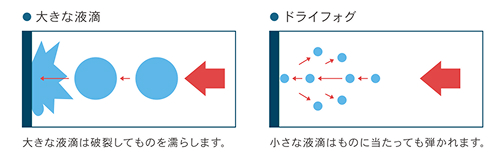

• ・周囲に濡れを発生させないドライフォグ加湿

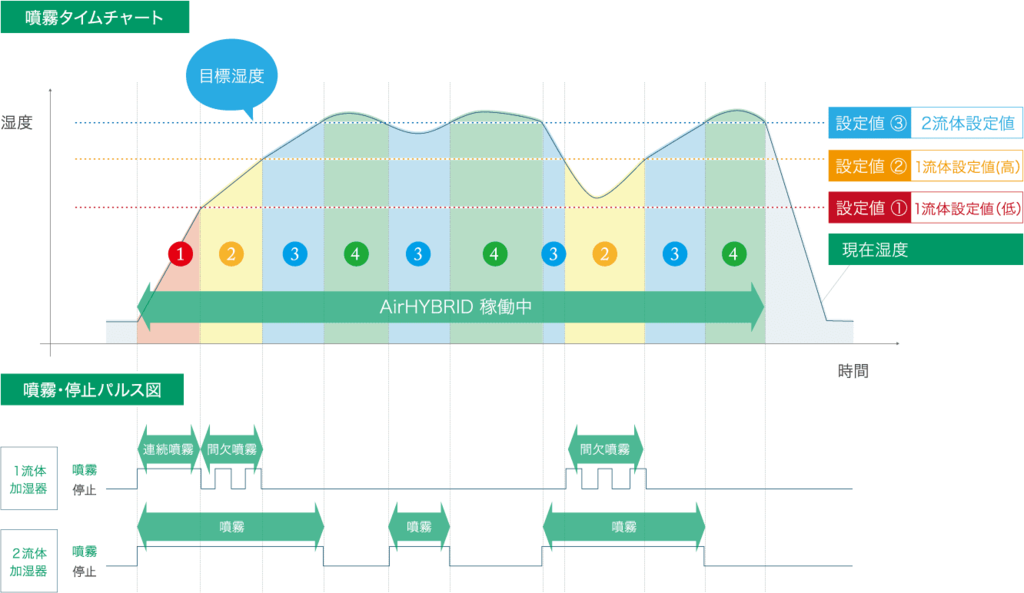

噴霧制御

低湿度下ではパワフルな1流体加湿器と2流体加湿器がフル稼働し、現場を急速に加湿します。そして湿度が上昇すると2流体加湿器のみの稼働に替わり、精密な加湿制御を行います。

• ・①の範囲のとき［1流体加湿：連続噴霧、2流体加湿：噴霧］
• ・②の範囲のとき［1流体加湿：間欠噴霧、2流体加湿：噴霧］
• ・③の範囲のとき［1流体加湿：停止、　　2流体加湿：噴霧］
• ・④の範囲のとき［1流体加湿：停止、　　2流体加湿：停止］

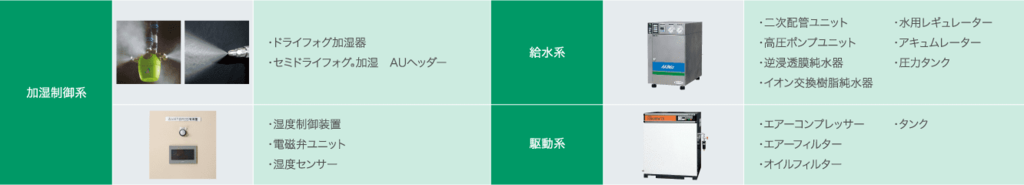

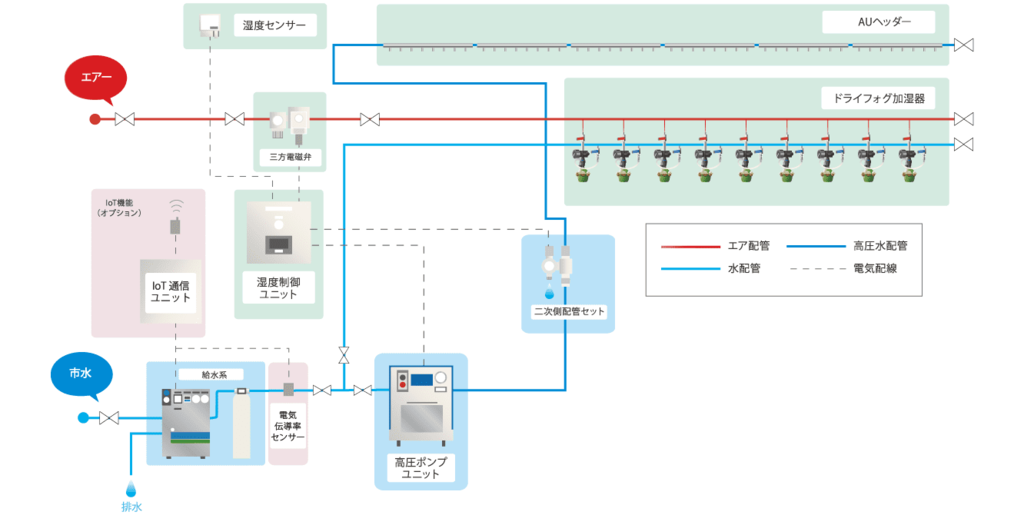

機器構成

AirHYBRIDは大きく加湿制御系・給水系・駆動系の3つの部分で構成されます。
稼働にはクリーンな水とエアーの供給が不可欠なため、それぞれ清浄化のための機器や湿度の自動制御に適した機器をラインアップしています。

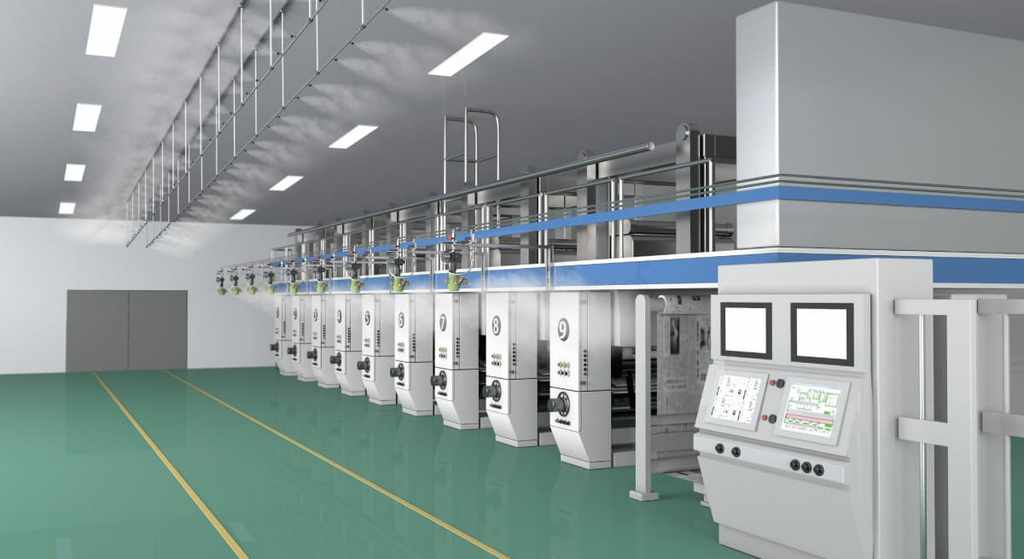

［事例］グラビア印刷工場｜蒸気式加湿からの切替えでCO2 排出量を大幅削減（防爆仕様の加湿設備）

お客様の課題

グラビア印刷の過程で使用されるインキは、高い揮発性と引火性を持つ有機溶剤を多く含んでいます。これらの有機溶剤は蒸発すると有害であることから、室内空気を入れ替えるための膨大な量の換気が欠かせません。

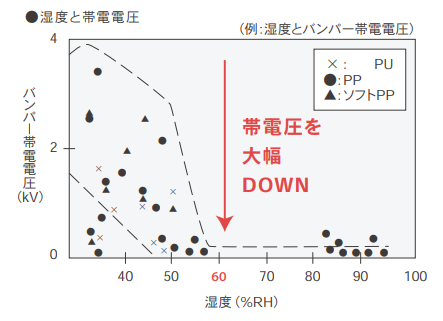

換気による空気の乾燥は、印刷機が引き起こす静電気による火災リスクを高めます。さらに、空気中に浮遊する埃や塵などが商品に付着すれば品質低下に繋がります。
こうした課題に対処するため、グラビア印刷工場では防爆に対応した効果的な加湿設備が必要不可欠とされています。

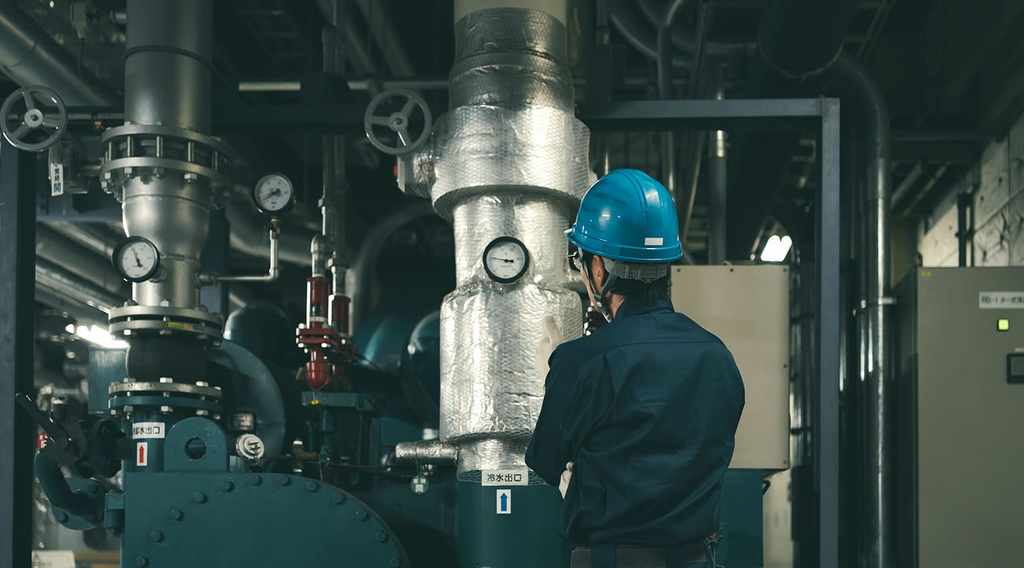

ユーザー様の現場には既にボイラー型の蒸気加湿機が設置されていました。しかし、CO2 排出量削減の目標を掲げるユーザー様企業にとっては、熱を必要とする蒸気加湿は燃料や電気消費量、CO2 排出量の多さが課題であると同時に、昨今の電気代や燃料費の高騰が悩みの種となっていました。

いけうちからのご提案

まず、安全性を確保するために蒸気式加湿から水噴霧式加湿へ切り替える条件として、インクユニット間の相対湿度を 50％に保持する必要がありました。
弊社からは AirHybrid・AirAKI・AirULM の 3 つのシステム製品の中から、今回の条件下で省エネ効果が最も期待される防爆仕様の AirULM
ヘッダーをインクユニットに近い位置へ設置する「スポット加湿」をご提案いたしました。

「スポット加湿」は必要な個所の湿度をピンポイントに高められるため、フロア全体の湿度を一定以上に保つよりもランニングコストを極めて低く抑えられます。
印刷機の全長に合わせてヘッダーの長さを選定し、4 メートルのヘッダーに対して 8 つのノズルを装着。その結果、全必要加湿量の約 1/3 ～ 1/2 の加湿量で目標条件を達成することができました。
さらに、実演デモを実施、ユーザー様に直接体験していただくことにより、事前に導入のイメージや費用対効果について実感していただくことができました。

導入の決め手・導入効果

• ・電気料金や燃料費の高騰により、加湿方式切替による投資メリットが顕在化した。
• ・デモの実施により、ユーザー様にも導入可能であることの確信が得られた。
• ・投資効果の高さから予算獲得がスムーズに進み、多数の現場への横展開が容易だった。
• ボイラー型の蒸気加湿を停止することにより、大幅な省エネが実現。イニシャルコストを約 1 年で回収できました。
  また、蒸気による加湿は現場の温度上昇をもたらす一因となっており、作業着を着用したままの作業は従業員への大きな負担となっていましたが、従業員の方々からも「涼しくなったことで作業環境が良くなった」と好評をいただいております。
  蒸気式加湿からの水噴霧式加湿への切替は、有機溶剤や静電気を起因とする火災リスクからの安全性を保ち、環境配慮や省エネ化を促進するだけでなく、快適な労働環境の実現にも寄与いたします。
