「JIS B 1084」「ISO16047」の規格の測定項目採用
ねじ締付け試験機 NSTシリーズJIS B 1084、ISO16047の測定項目を採用し、『締付け軸力』『締付けトルク』『ねじ部トルク』『締付け回転角』『ボルト伸び』の計測ができます。またJIS B 1056 JASO F 106-96に規定されている『プリべリングトルク試験』も実施可能です。
一度の測定で『回転角-トルク軸力線図』『トルク-軸力線図』『伸び-トルク軸力線図』を得ることができ、その結果として『トルク係数』『摩擦係数』など様々な演算結果が算出できます。
PCで条件設定の保存やデータ保存も簡単に行え、データはExcelなどの表計算ソフトを利用すれば、検査成績書などにも活用していただけます。
測定波形はリアルタイムに表示し、測定後すぐにプリンターで印刷できます。対応試験
試験方法は4パターンから選択できます。
- 「締付け特性試験」
- 「プリべリングトルク試験」
- 「MIL-N-25027試験」
- 「シーティングトルク試験」
特徴

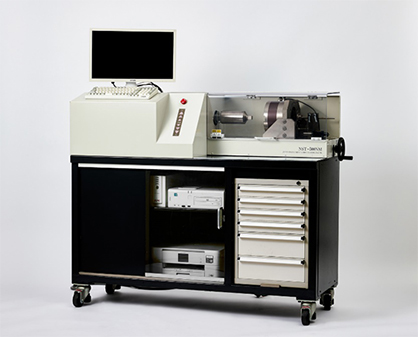

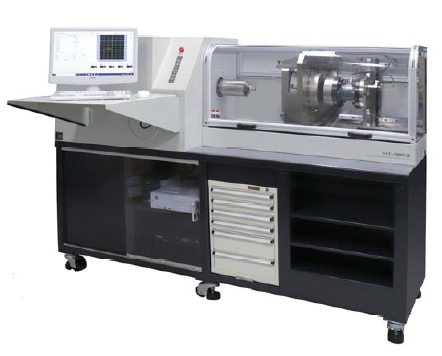

■使い易さを考慮した横型設計
試験装置は汎用性を考慮し、最も使いやすい位置にレイアウト。作業負担を軽減します。
ワークのセッティングが容易になるよう、横型構造を採用しています。■多彩なデータを一度の測定で取得
締付けトルク、軸力、ねじ部トルク、ボルト伸びなどを一度の測定で得ることができます。

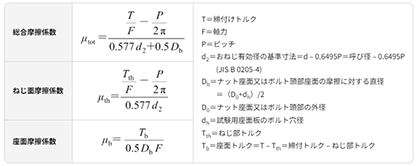

またねじの情報を入力しておくことで、総合摩擦係数やねじ面摩擦係数、座面摩擦係数、トルク係数など、各係数が取得可能です。参考：摩擦係数の計算方法
※「JIS B 1084：2007 締結用部品－締付け試験方法」による。
■高精度
高精度・高性能なサーボモーター、角度検出器を採用しており、各トルク分解能は0.001 N･m（NST-100NM）、締付け軸力分解能は0.001 kN（NST-500NM）。
高容量ながら微小な測定も可能です。【測定項目】
- 締付け軸力
- ねじ部トルク
- ボルトの伸び
- 締付けトルク
- 締付け回転角
【演算結果】
- 総合摩擦係数
- トルク係数
- ねじ面・座面摩擦係数
- スナグ点
- 降伏締付け軸力、トルク
- 極限締付け軸力、トルク
■専用のPCとソフトで操作
PC端末なのでデータの閲覧・加工はオフィス感覚。測定データもハードディスク内に大量に保存できます。
■その他の機能
- 試験スピードは最小0.05 rpmから最大40 rpmまで幅広く設定可能。
- 各トルク、軸力、伸びそれぞれにリミットを数値設定することができます。
- ねじを破断せずに特性を得ることの出来る降伏点停止機能も選択可能です。

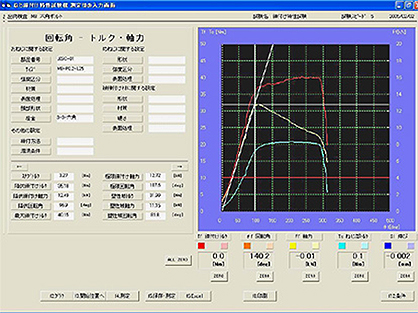

- リアルタイムに表示されるグラフは３種類のＸ-Ｙ線図を簡単に切り替えられます。
- チェックボタンで簡単にスナグ点基準のデータに切り替えが可能です。
- グラフの重ね描き機能や波形データのEXCEL転送機能など、得られたデータも様々に処理可能。
- 煩雑になりがちな治具類をたっぷり収納出来るツールボックスを標準装備。
- 弊社独創の座面台は市販の丸ワッシャ、角ワッシャも使え、使い勝手に優れます。
- 標準装備の座面板は連続タイプ。試験コストを抑え、取替えもスライドさせるだけの簡単さです。
NSTシリーズ紹介動画
トルシアボルト用のねじ締付試験機『NST-3000NM』
NST-3000NMはトルシアボルトを対象としたトルシアボルト試験（トルクレンチでの締付け/手動・シャーレンチによる締付け/手動・試験機による締付け）が行えるねじ締付け試験機です。
シャーレンチ（手動）でピンテールを破断する際、測定部が手前を向くように90度可動するので、作業をスムーズに行うことができます。仕様
型式 NST-100NM-J NST-500NM-J NST-1000NM-J NST-1500NM-J NST-3000NM-J 試験回転速度 0.05～40 rpm (20～14400 deg/min) 0.05～20 rpm
(20～7200 deg/min)最大締付けトルク 100 N･m 500 N･m 1000 N･m 1500 N･m 3000 N･m 最大軸力
（締付け力）50 kN 100 kN 250 kN 350 kN 500 kN 最大保持トルク
（ねじ部トルク）100 N･m 300 N･m 750 N･m 1000 N･m 2000 N･m 締付けトルク表示 100.000 N･m 500.00 N･m 1000.00 N･m 1500.0 N･m 3000.0 N･m 軸力表示 50.000 kN 100.000 kN 250.00 kN 350.00 kN 500.00 kN 保持トルク表示
（ねじ部トルク）100.000 N･m 300.00 N･m 750.00 N･m 1000.00 N･m 2000.0 N･m 角度表示 -9999.9～9999.9 deg 伸び表示※1※2 0.000～10.000 ㎜ 寸法W/D/H (mm)
※液晶モニタ除くW 1350
D 515
H 1110W 1872
D 572
H 1225W 1890
D 625
H 1260W 2360
D 625
H 1490電源仕様 3φ200～240 V 20 A 3φ200～240 V 30 A 3φ200～240 V 50 A 重量 約400 kg 約500 kg 約650 kg 約1000 kg ※1 形状によって測定できない場合があります。
※2 治具により伸び測定が出来ない場合があります。
※改善改良のため、製品の仕様や外観は予告なしに変更する場合がございます。
-
食品の硬さを荷重値で測定 生産工程における品質管理・検査業務をサポート
食感試験機 TEXシリーズ食品を特徴付ける「食感」。またお子様や高齢者の方々に提供する食品の場合、安全にえん下（飲み込み）できるかどうかのチェックは食品を提供する側としてとても重要なポイントです。あいまいだった「食感」を“数値化”することで、食品の商品開発における食感の測定から、えん下困難者用食品の許可基準の確認まで、品質管理・検査業務をサポートします。
市販のペースト（レトルトパウチ）の食感を測定し、えん下困難者用食品の許可基準範囲内であるかを確認
テクスチャ―（食感）試験とは

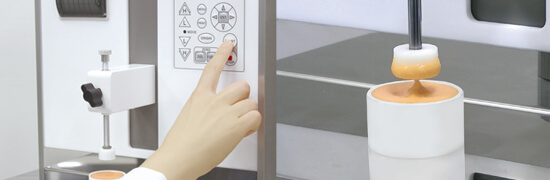

治具(プランジャ)を用いて食品を2度圧縮し測定します。
テクスチャープロファイル分析法に基づき、自動で硬さや付着性を算出します- ●得られる測定データ
- 硬さ、付着性、凝集性、脆さ(もろさ)、弾力性、咀嚼(そしゃく)性、ガム性、粘着力
対応試験
テクスチャー試験、 ゼリー強度試験 （JIS K 6503またはすり身）、圧縮試験、引張試験、はく離試験
テクスチャープロファイル分析法とは
テクスチャー（食感）を数値化するための代表的なデータ分析方法です。以下のグラフで示したようなデータを自動で算出します。
特徴
■簡単設定で自動測定
MENUから試験を選択し、必要な条件を入力するだけで、専門的な試験も簡単に自動測定できます。
■広い作業スペース

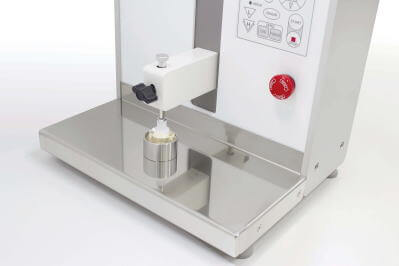

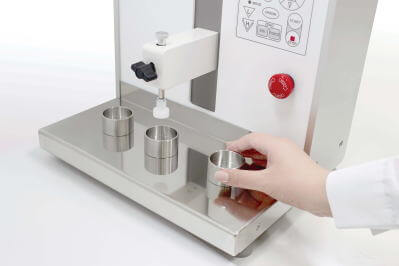

広くてフラットな作業スペースで、大きな試料を設置したり、比較試料を並べながら作業ができます。

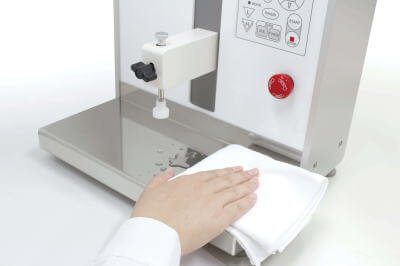

■水に濡れても大丈夫
作業部周辺は簡易防滴構造なので、少々水に濡れても安心です。
■治具の取り換えが簡単

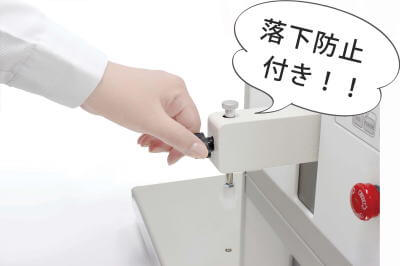

工具を使用しなくても、つまみをねじって、簡単に治具の取り換えができます。

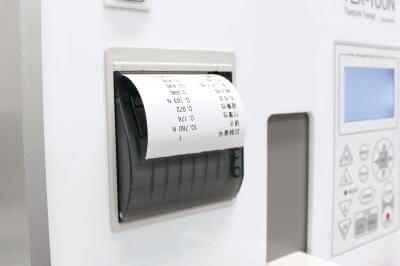

■プリンター機能付き
本体にプリンターが付いているので、測定後すぐに印字できます。

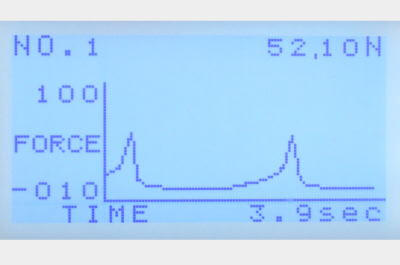

■見やすい画面
簡易グラフで視覚的に特性を把握できます。

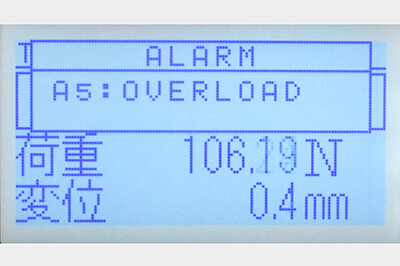

■過負荷で自動停止
荷重がかかり過ぎると自動停止するので安心です。
■コンパクト設計

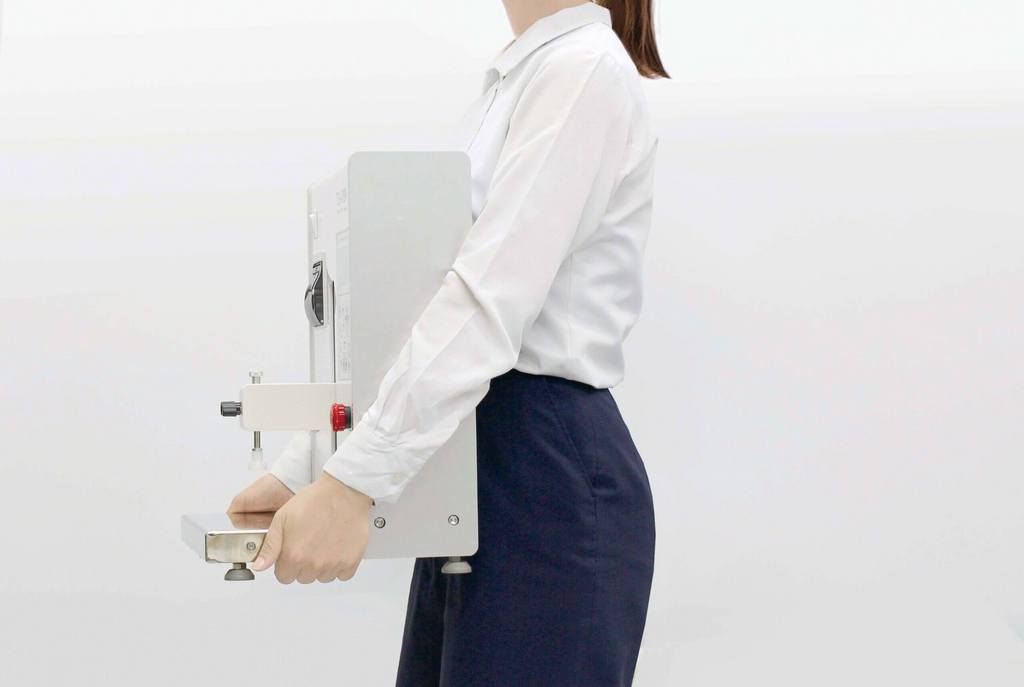

コンパクトなサイズなので、女性でも持ち運び可能です。

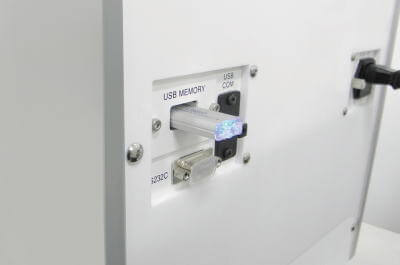

■USBにデータを保存
USBメモリーにデータを保存し、PCに取り込むことができます。
■PCソフト標準添付
試験機の近くにPCを設置できる場合、USB接続でデータの保存や日々の推移を管理することもできます。

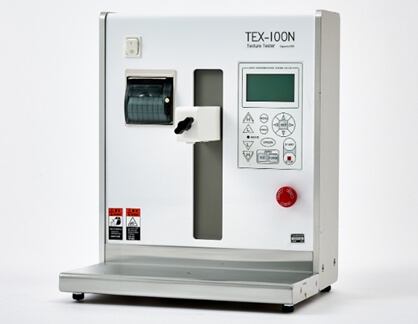

TEX-100N紹介、試験例
測定事例仕様
型式 TEX-100N TEX-200N 負荷容量 100 N 200 N 長さ最小表示 0.1 mm 試験速度 1～600 mm/min 使用周囲温度範囲 0 ℃～40 ℃ 使用周囲湿度範囲 20～85 % RH（結露なきこと） 電源電圧 AC100～AC240 V 寸法 W338 × D276 × H424 重量 約16.5 kg 言語 日本語・英語・中国語（簡体字・繁体字）・韓国語 ４か国語対応 標準付属品
検査証明書（保証書含む）・取扱説明書・簡単セットアップマニュアル・プランジャ3種（平型円形/円錐型/くさび型）・φ40容器（ジュラコン製）・ステンレスバット・サンプルスポンジ・PCソフト(CD-ROM)・USBメモリ等
