気密性試験 ~MIL-STD-883/750対応非破壊検査~

  • このエントリーをはてなブックマークに追加
  • @engineer記事クリップに登録
非破壊検査  /  自動車 電子・半導体 試験・分析・測定

気密性試験とは、中空パッケージの電子デバイスにおいて最も重要である気密性の問題(大気成分の侵入が無いか)を確認する試験です。中空パッケージの空間部分は、窒素や希ガス等の不活性ガス、真空雰囲気で封止され、その雰囲気は低い露点(水蒸気を含む空気を冷却したとき、凝結が始まる温度)で保たれています。そのため、気密性が保持されていないと、大気成分である水分や酸素が中空パッケージの空間部分に浸入し、チップの酸化や腐食、内圧の変化、容量成分の劣化などが発生し、抵抗値異常などが生じ、中空パッケージの機能に影響を与えてしまいます。OKIエンジニアリングでは、MIL規格のMIL-STD-883、およびMIL-STD-750に準拠した評価が可能です。中空パッケージから発生するヘリウムの検出から漏れ量を測定するファインリーク試験と、中空パッケージから発生する気泡の有無を観察するグロスリーク試験により、10-13 Pa・m3/sec以上のリーク領域に対応し、欠陥検出をいたします。



ファインリーク試験とグロスリーク試験



気密性試験には、微小なリーク範囲に特化したファインリーク試験と、大きなリーク範囲に特化したグロスリーク試験があります。ファインリーク試験とグロスリーク試験は、測定範囲がそれぞれ異なり、サンプルの気密性の健全性を確認するには、両試験を実施することを推奨します。

気密性試験の測定範囲



ファインリーク試験

ファインリーク試験は、中空パッケージ内部から発生するヘリウムガスを検出し、漏れ量を測定する試験方法です。

  • 特徴:微小なリーク範囲に特化
  • 測定範囲:10-13~10-0(Pa・m3/sec)
  • 使用ガス:ヘリウム

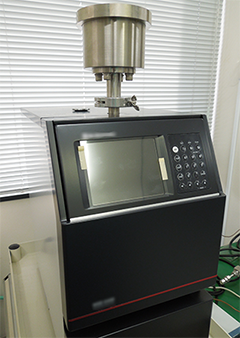

ファインリーク試験装置



グロスリーク試験

グロスリーク試験は、中空パッケージ内部から発生する気泡の有無を観察する試験方法です。

  • 特徴:大きなリーク範囲に特化
  • 測定範囲:10-6~(Pa・m3/sec)
  • 使用液体:フルオロカーボン(FC-40、72)

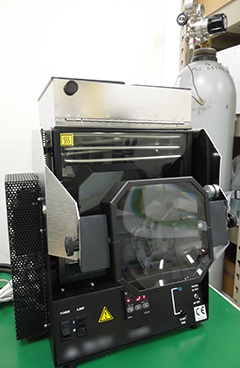

グロスリーク試験装置

グロスリーク試験での気泡確認例



対象試料

各種電子デバイス(加速度センサー、MEMS、水晶デバイス、光通信デバイス、ランプ等)の気密封止されたパッケージが対象となります。







お問い合わせ



気密性試験について、OKIエンジニアリングまでお気軽にお問い合わせください。また、中空パッケージの試験として、PIND試験、IVC試験、定加速度試験についても対応いたします。

お見積りのご依頼や試験可否については、製品や部品の品名情報、詳しい試験や分析の条件についてお知らせいただけるとスムーズです。
