高電圧テスターが大幅改良を受けて新登場！！Electro Chemical Migration Tester ECMrシリーズ

高電圧テスターが大幅改良を受けて新登場！！

Electro Chemical Migration Tester
ECMr シリーズ

• 2kVの高電圧で試験ができるテスターです。
• 高電圧テスターは既にHVUαシリーズがありこちらは4kVまで対応しているので電圧だけで比較すると見劣りしますが、また違った魅力のある製品となっておりますので、是非比べてみてください。
• 筐体1台で100CHまで搭載可能。（HVUαは50CHまで）
• また、計測スピードが16m秒/100CHとなりHVUαの数秒/50CHと比べて圧倒的な高速化となりました。
• PCが無くても装置側だけで計測が継続できる！
• 他社と比較しても計測スピード、小型筐体に100CHの点において、追従を許さない仕様になっています。
• 2kVまでで十分なお客様に対しては魅力的な商品
• 既に海外の会社から引き合い多数となっています。
• 受注開始は2023秋ごろの予定！

■ワイド印加電圧レンジ

5V～2kVまでの幅広い試験電圧で通常の試験から高電圧試験まで1台で対応

■圧倒的な使い勝手の良さ

ハイサイド計測により、はんだ付け工数の大幅削減（約半分）が可能になります

簡単操作のソフトウェアにより、直感的な操作で試験設定はとても簡単です

■高性能＆高機能

１ｃｈ／１電源／１計測回路／１ＡＤ回路で１６ｍＳ／ｃｈの計測間隔を達成

ｃｈ毎の個別試験電圧設定でさまざまな試験用途に対応します

■高い信頼性

装置単体で計測可能でパソコンのトラブルで試験が中断する心配はありません

試験データはＣ．Ｆ．カードに記録するため、もしもの場合でもダイレクトにデータを抽出可能です

Windows11対応 最新PCでの快適動作を保証

■全CH同時サンプリング処理

電流計測用ADC、電圧計測用ADCを各CHに搭載し、全100CHを16m秒間隔で同時サンプリング処理します。NG判定処理もサンプリング毎に行われるため、短時間の絶縁劣化も見逃しません。

■低ノイズ計測

トライアキシャル構造の計測ケーブルはアクティブガードで微弱信号をノイズから守ります。ノイズは更に専用設計のアナログ回路とデジタル処理で低減され、 困難な高抵抗データもクリアに計測します。

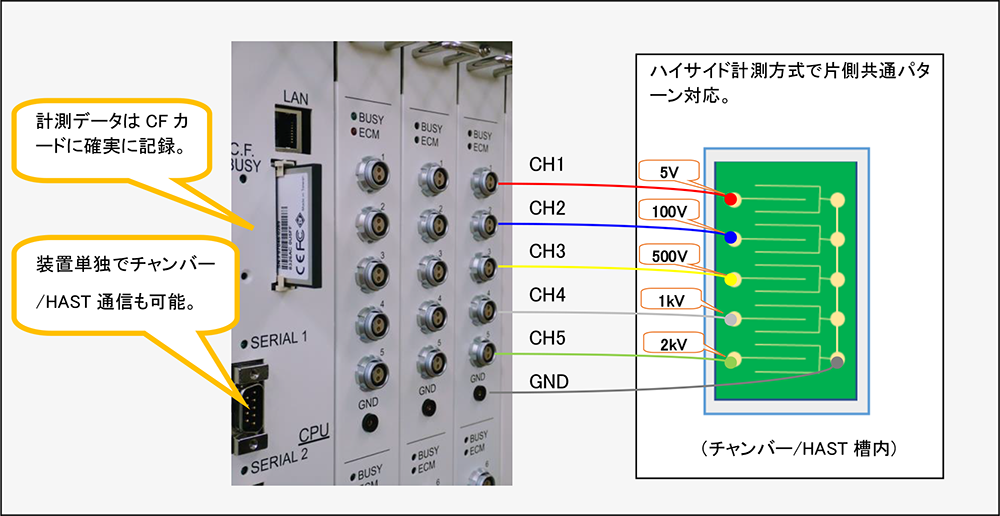

■はんだ付け作業の低減

ハイサイド計測はGND共通パターンの試験サンプルに対応します。従来１つのサンプルに対しプラス極、マイナス極の2か所のケーブル接続が必要でしたが、マイナス極の代わりに共通GNDになりはんだ付け点数が大幅に低下します。

■PCレス計測

ECMrシリーズは装置に組み込まれたソフトウェアにより単独で計測とデータ収録が可能です。PC側のソフトウェアに依存しない仕組みは動作安定性を大きく向上します。更に、長時間の試験中にPCをOFFにしたままに出来るので、PC動作不良による試験中断などのトラブルはありません。PCの寿命も大幅に延び省エネにも貢献します。

■楽々移動

最大2kVの高電圧仕様でありながらフル実装の100CHシステムでも小型軽量。弊社従来相当品との容積比で約61％もの小型化を実現しました。設置スペースに悩むことが無いばかりか、空きチャンバーへの移動も容易で稼働率も高まります。

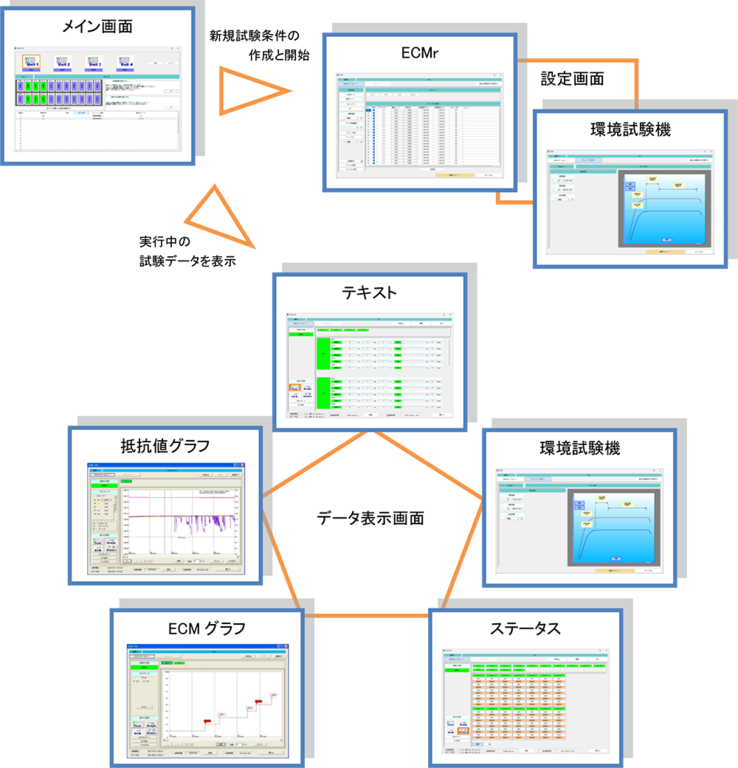

■ソフトウェア画面

ECMrシリーズのソフトウェア操作はとても簡単です。
誰でもすぐに使用できるよう必要な機能が各画面にグラフィカルに配置されています。

試験を実行するためのソフトウェアとは別に、計測済みデータを表示するためのソフトウェアをご用意しています。
データ表示ソフトウェアはライセンスフリーでどのPC でもご利用可能です。
事務所のパソコンにインストールすれば快適な環境でデータ閲覧、CSVデータファイル出力、印刷作業などを行えます。

本製品は開発中のため仕様は予告なく変更の可能性があります。
