熱衝撃試験
JIS C 60068-2-14（Na）、MIL-STD-883等、各種規格対応
熱衝撃試験は、電子部品や装置が周囲温度の変化にどのくらいの耐性があるかを確認する環境試験のひとつです。高温と低温の温度差を繰り返し与えることにより、温度変化に対する耐性を短時間で評価します。熱膨張係数の異なる材料が接合されている部分に温度変化を与えると、膨張・収縮の際、膨張率の違いから応力がかかり、クラック（ひび）や破壊が生じます。熱衝撃試験はこの温度変化を繰り返すことにより、急激な温度差にさらされる製品の評価を行います。
気相式熱衝撃試験は気体を媒体とする熱衝撃試験です。テストエリアに高温風と低温風を交互に送り込んで熱衝撃を与えます。
大型（600L）熱衝撃試験
試験規格対応：JIS C 60068-2-14（Na）, MIL-STD 202, MIL-STD 883 等
【試験の特長】
|
|
槽内寸法：W1200×H670×D750[mm] 耐荷重：50[kg] 大型の部品・モジュール・ユニットなどを切断せずその まま試験することが可能です。 |

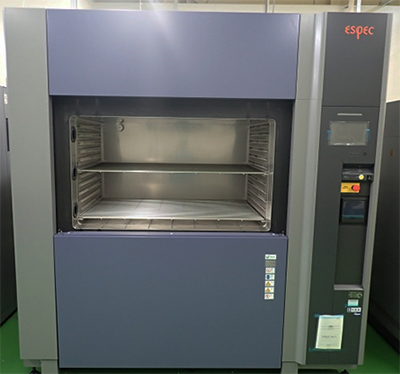

大型（600L）熱衝撃試験装置 |
|
●
|
多数の供試品を評価する場合、材質違い等を含め多くの 供試品を一度に試験を行うことで、比較検証することが 可能です。 |
|
大型製品の試験事例
|
車載ディスプレイ、ケーブル・ハーネス類、ECU、インバーター、DCDCコンバーター、 大型モーター等 |
300℃対応熱衝撃試験
試験規格対応：JIS C 60068-2-14（Na）, MIL-STD-883, MIL-STD-202等
※ JIS C 0025の試験規格はJIS C 60068-2-14に移行されました。
- ～次世代パワー半導体向け～
- 次世代パワー半導体は大電流による高温ストレス耐性が求められるため、高温側は
- 250℃～300℃の試験が要求されます。
【試験の特長】
|
|
次世代パワー半導体向けに高温側は+300℃まで試験ができ ます。 |
300℃対応熱衝撃試験装置 |
|
|
供試品のさらし時間調整ができます。（テストエリア内温度 が目的温度に到達してから、さらし時間をカウントします。 またテストエリア内温度が目的の温度に到達して安定すると、 さらし時間終了前でも次のサイクルに移行し、さらし時間が 短縮可能。） |
|
|
●
|
供試品をテストエリア内に設置し、高温風と低温風を交互に 送り込んで温度を切り替えるダンパー式のため、供試品への 通電・測定配線が容易にできます。 |
試料移動型冷熱衝撃試験
試験規格対応：LV124 K05／16, JIS C 60068-2-14（Na）, MIL-STD 810G 等
【試験の特長】
|
|
槽内寸法：W770×H610×D650[mm]、耐荷重：100[kg]の 大型製品に対して、試料移動式の熱衝撃試験が実施可能です。 |
試料移動型冷熱衝撃試験器 |
| ● | 光学顕微鏡や電子顕微鏡等による試験後の観察が可能です。 | |
大型製品の試験事例
|
ECU、インバーター、DCDCコンバーター、ラジエーター、アクチュエーター等 |
試験規格対応：JIS 60068-2-14（Na）, MIL-STD-883, MIL-STD-202等
※ JIS C 0025の試験規格はJIS C 60068-2-14（Na）に移行されました。
高温さらし時に湿度を制御し、高温・高湿雰囲気の繰り返し環境下で生じる結露の影響を評価します。
|
【試験の特長】
|
|
低温さらし最低温度-70℃、高温さらし最高温度+150℃ です。 |

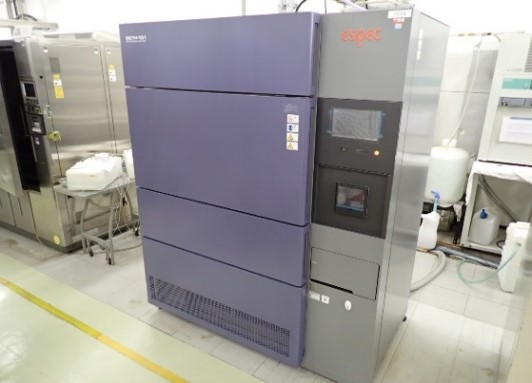

 湿度冷熱衝撃装置 |
| ● |
優れた湿度分布で試料に均一な結露を発生。テストエリ ア壁面の温度をコントロールすることで天井からの水滴 落下を防止。 |
|
| ● |
結露時間や結露分布を制御するため、高温恒湿器に風速 可変装置を装備。 |
|
| ● |
高温恒湿器側にデフロスト機能を装備。霜取りのために 試験を中断する必要がありません。 |
試験規格対応：JIS C 60068-2-38等
上下に配置された高温恒湿器・低温恒湿器からテストエリアへ温湿度エアーを精密制御で
供給。
これにより、結露／乾燥状態を短時間かつ高精度に再現し、効率的なサイクル試験が可能
です。
【試験の特長】
|
|
温湿度範囲 高温さらし：－10～＋100℃ / 50～95％rh |
 湿度冷熱衝撃装置 |
|
|
結露性能 優れた温湿度分布と風速分布により、試料に均一な結露 を発生実環境に近い結露状態を再現可能 |
|
|
|
連続運転 結高温・低温恒湿器それぞれにデフロスト機能を搭載を 装備。試験を中断することなく連続サイクル試験が可能 |
液体を媒体とした熱衝撃試験です。高温と低温の液体に交互に浸漬し、熱衝撃を与えます。
はじめから目的温度に至っている液体に漬けるので、テストエリアの気体を調整する気相に
比べて急激な温度変化を与えられます。
試験規格対応：JIS 60068-2-14（Nc）, MIL-STD-883, MIL-STD-202等
※ JIS C 0025の試験規格はJIS C 60068-2-14（Na）に移行されました。
【試験の特長】
|
|
冷媒にはガルデンを使用 低温（-65℃）で凍らず、高温（150度）で沸騰しない電気的に 絶縁性のある液体です。 |
 液槽式熱衝撃試験機 |
| ● |
高温と低温の移動は10秒以内 気相に比べて急激な温度変化を与えられるため短時間で結果を 得たい時に有効です。 |
|
| |
||
|
【試料カゴ】 車載用のEUCなどのユニットも試験が可能な大型試料カゴ |
温湿度サイクル試験のうち、低温と⾼温の温度移⾏時の勾配を規定している急速温度変化試験
が近年増えています。『ハイパワー恒温恒湿槽急速温度変化タイプ』はこの試験に対応可能
です。大型の製品、多数の試料を⼀度に実施可能です。
|
|
試験規格対応： 急速温度変化試験（IEC／JIS C 60068-2-14Nb） |
 恒温恒湿槽 （急速温度移行タイプ） |
|
【試験の特長】 槽内寸法：W1000×H980×D800[mm]、大型製品に対して、 温度変化速度（上昇・下降）15℃／分の急速温度変化試験が 実施可能です。 |
大型製品の試験事例
|
車載ディスプレイ、ECU、インバーター、DCDCコンバーター等 |
| 試験名 | 型名 | 製造者 | 主な仕様 | サイト |
| 気相熱衝撃試験 大型（600L）熱衝撃試験 |
TSA-503EL-W |
エスペック | ・槽内寸法：W1200×H670×D750[mm] ・耐荷重：50[kg] ・温度範囲：-50℃～+150℃ |
本庄 |
| 気相熱衝撃試験 300℃対応熱衝撃試験 |
TSA-103ES-W （300℃仕様） |
エスペック | ・さらし温度範囲 ・高温側：+60℃～+300℃ ・低温側：-70℃～0℃ ・テストエリアサイズ W650×H460×D370［mm］ |
西東京 |
| 気相熱衝撃試験 試料移動型冷熱衝撃試験 |
T/300/V2 |
Weiss Technik |
・槽内寸法：W770×H610×D650[mm] ・温度範囲（高温槽）：+50℃～＋220℃ ・温度遷移時間：10秒以内 |
伊勢崎 西東京 |
| 気相熱衝撃試験 試料移動型冷熱衝撃試験 |
T/120/V2 |
Weiss Technik |
・槽内寸法：W470×H410×D650[mm] ・温度範囲（高温槽）：+50℃～＋220℃ ・温度遷移時間：10秒以内 |
大泉 |
| 気相熱衝撃試験 湿度冷熱衝撃試験 （結露サイクル試験） |
TSA-101D | エスペック |
さらし温度範囲 ・冷熱サイクル試験時：-70℃から+150℃ ・結露サイクル試験時：-10℃から+100℃ ・温度 ：40％RH～95％RH |
本庄 |
| 結露サイクル試験装置 | DCTH-101 | エスペック |
・槽内寸法：W650×H460×D370 ・低温：－30～＋100℃ / 40～85％rh |
西東京 |
| 液槽熱衝撃試験 | TSB | エスペック | ・高温槽温度範囲 +60℃～+150℃ ・低温槽温度範囲 -65℃～0℃ ・試料移動時間 15秒以内 ・試料カゴサイズ W175×H175×D300[mm] ・耐荷重 5Kg |
本庄 |
