【新開発】高性能導通信頼性テスター、RTm-100シリーズが新登場!

  • このエントリーをはてなブックマークに追加
  • @engineer記事クリップに登録
導通信頼性テスター  / 2014年04月22日 /  電子・半導体 試験・分析・測定 EMS

ミリΩレベルの抵抗値をより速く、より正確に計測。

プリント基板のパターン、はんだ接合部などの導通信頼性試験に最適!







 本システムは多チャンネル導通信頼性評価装置で、主にヒートショック試験槽内に設置された試験サンプルの抵抗値をモニタリングするものです。

 高温環境、低温環境の環境変化(試験サイクル)に同期して抵抗値が自動的に計測され、専用ソフトウェアにてグラフデータやテキストデータで表示されます。また、あらかじめ設定されたNG判定値(絶対値、または変動率)を検出することにより、サンプルの導通信頼性評価を行います。

 オプション機能で温度データも記録する事が出来ます。

 本システムはサイクル連動計測の他、設定された時間間隔で定期的に抵抗値を計測する機能も備えており、幅広い用途にお使いいただけます。





50m秒/CHの高速スキャン

 サイクル時間の短いヒートショック試験にも余裕を持って計測を実行します。

高精度データ計測

 専用設計の計測回路は機械式リレーが無く熱起電力により計測データのシフトを低減。

高性能計測回路

 サンプルに印加される電流データ、電圧データを個別ロックインアンプで同時計測し、真の微小抵抗値の計測が可能。

ノイズを徹底的に排除

 ツイストペアケーブル採用で計測ケーブルに伝搬するノイズを効果的に低減。

AC/DC計測機能を標準搭載

 印加電流はAC、DCを試験単位で切り替えて出力し計測できます。試験の要求に応じて使い分ける事が出来ます。

小型軽量

 筺体タイプは、96CH、240CHの2種類をラインナップ。持ち運び自由自在で試験槽横のせまいスペースで直ぐに試験が実行可能。

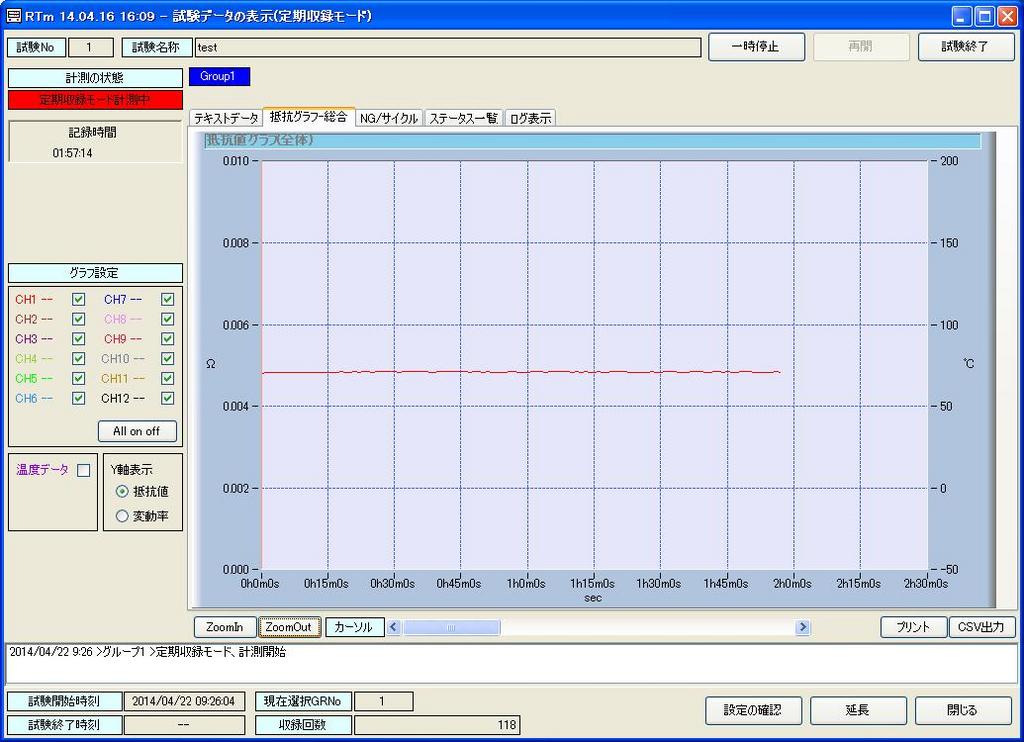

本システムは、標準ケーブル3.5m先端においても微小抵抗をノイズの影響を抑え、高精度で安定して計測することができます。以下に実測データを掲載します。





   (クリックで拡大表示)



■計測条件など

 ・計測サンプル 5mΩ(チップ抵抗)

 ・試験環境 常温、常湿

 ・印加電流 AC電流(オートレンジ)

 ・データ収録 定期収録(1分間隔)

 ・標準ケーブル 3.5m先端にて

製品概要 多チャンネル導通信頼性試験装置
特徴 高速スキャン、高精度計測
製品名・型番等
シリーズ名
RTm-100シリーズ
