製品・技術

【高電圧】絶縁信頼性テスターに「静電容量計測オプション」機能が登場!

  • このエントリーをはてなブックマークに追加
  • @engineer記事クリップに登録
絶縁抵抗測定器(高電圧)  / 2013年10月31日 /  化学・樹脂 電子・半導体 試験・分析・測定

高電圧絶縁信頼性テスター HVUαシリーズに便利なオプション機能が登場!



1台2役  静電容量データの計測も可能に。

高耐圧コンデンサの信頼性評価試験に最適!





・絶縁信頼性データと静電容量計測が1台でOK

   ハードもソフトも1台だから導入、オペレーション、データ整理など、全てが簡単です。
・計測モードの切り替え操作や計測ケーブルの繋ぎ替え不要
 作業時間の短縮や作業ミスの低減に効果的です。

・完全自動制御の槽内連続モニタリングを実現
 より信頼性の高いデータを取得する事ができます。

・専用ソフトウェアで簡単操作&データ表示
 2種類のデータ比較や編集も簡単で、結果をよりわかりやすく表示する事が可能です。





 本オプション機能により、絶縁信頼性データ(R、I)と、静電容量データ(F)が、1台で計測できます。(絶縁抵抗データを常時モニタリングし、定期的に静電容量データを計測)

しかも、恒温槽からのサンプルの取り出しや、計測ケーブルの付け替え作業は一切不要で、全ての計測は自動的に行われます。

 本オプション機能は、特に高耐圧コンデンサの信頼性評価試験に最適な機能として提案するものです。もちろん、絶縁信頼性データ(R,I)のみの試験の実行も可能です。

 計測データは専用ソフトウェアがインストールされたパソコン画面で、計測パラメータ毎にテキストおよびグラフで表示されます。また、CSVファイル出力機能も備え、表計算ソフトなどでの編集も可能です。

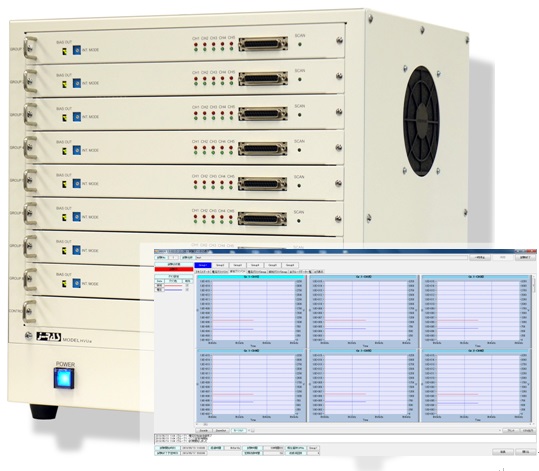

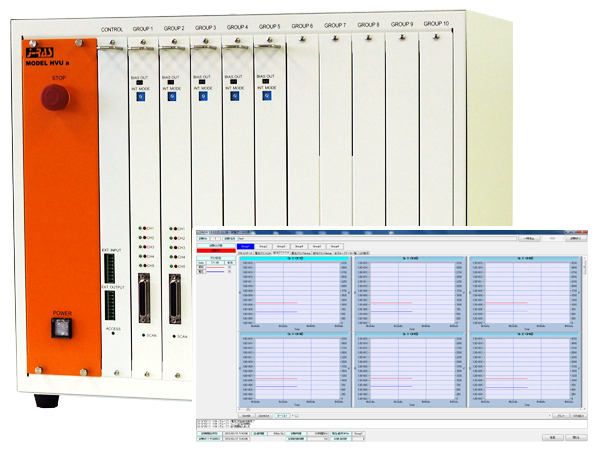

HVUα構成

(HVUαシリーズ)



5個のフィルムコンデンサの信頼性試験データの実例を示します。



○主な試験条件

 印加電圧:450V

 試験環境:85℃、85%

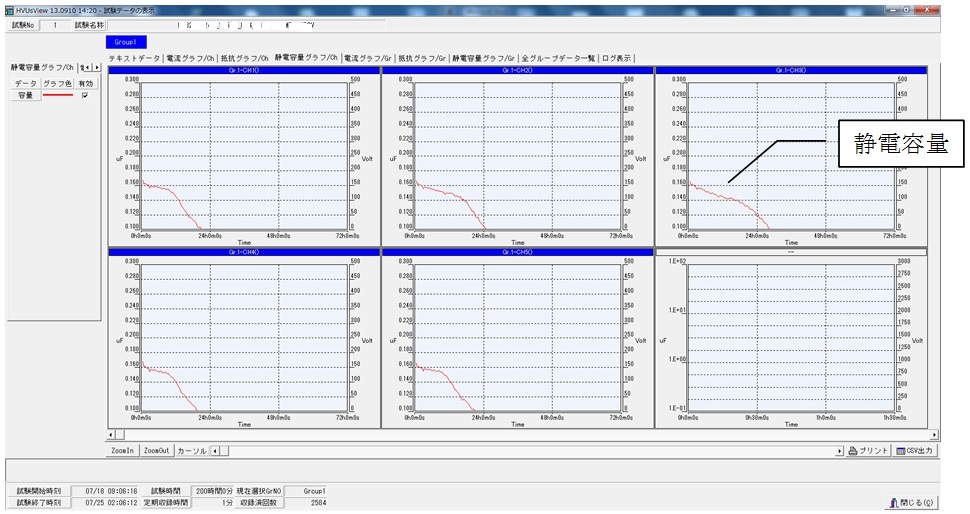

○静電容量データ・・・いずれのコンデンサも静電容量は劣化

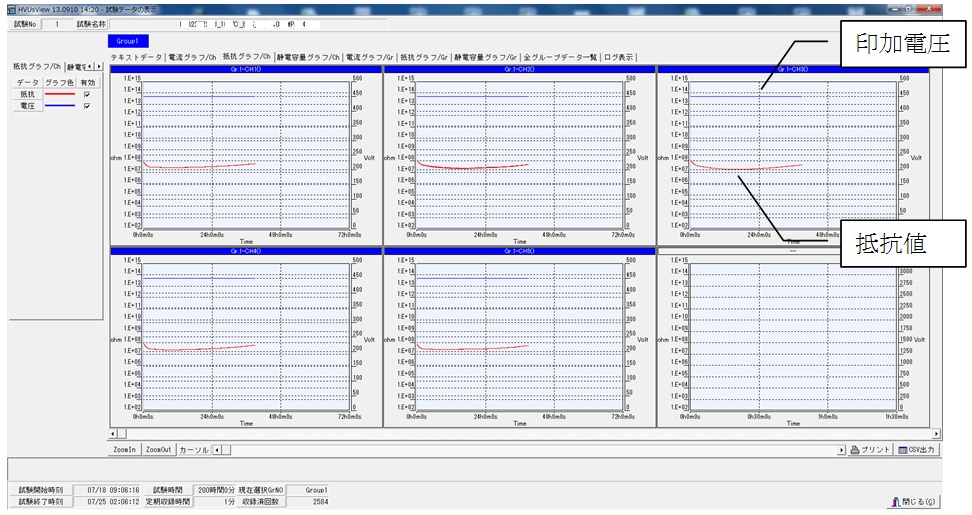

○絶縁抵抗値データ・・・絶縁抵抗値は横ばい



3000Vを超える印加電圧のカスタマイズなども承ります。
■製品に関するお問合せや、カスタマイズのご相談などお気軽にお問合せください。

製品概要 高電圧絶縁信頼性試験装置
静電容量計測にも対応
特徴 最大4000Vの高電圧印加により絶縁信頼性試験が可能。
各CH個別電源搭載で、個別電圧を設定しての試験が可能。
オプション機能で静電容量計測も実現。
最小5CH~最大50CHまで、5CH単位でニーズに合わせて構成。
製品名・型番等
シリーズ名
HVUα
