耐火性試験

グローワイヤー試験、ニードルフレーム試験、UL94燃焼性試験

耐火性試験とは、電気製品・電子部品の筐体および部品、材料の耐火性を赤熱素子や過負荷抵抗などの熱源による熱ストレスの影響をシミュレートし、評価する試験です。電気接続部の接触不良による発熱や短絡、開放などの故障時においては過熱状態となる可能性があります。  それが周辺機器の絶縁材料の変形や発炎を引き起こし、最悪の場合は重大な火災事故につながることも考えられます。このような事故を防ぐため、樹脂材料は用途に応じた耐発火性が求められます。OKIエンジニアリングでは、グローワイヤー試験,、ニードルフレーム試験、UL94燃焼性試験などによる電子部品・電子機器の耐火性試験、および電気用品安全法の火災の危険、熱的危険（火傷防止）の製品安全試験、樹脂材料の構成物質の特性変化などの評価が可能です。

ISO/IEC60695に基づく樹脂材料の難燃性評価を実施

●グローワイヤー試験（IEC 60695-2-10,11,12,13、JIS C 60695-2-10,11,12,13、JIS C 60695-2-10,11,12,13）

●ニードルフレーム試験（IEC 60695-11-5、JIS C 60695-11-5）

UL94燃焼性試験を実施

UL94規格は装置および器具部品用のプラスチック材料燃焼性試験の規格番号で、プラスチック材料の燃えにくさの度合を表す規格です。材料から最終製品まで機能と安全の基準を設定し、これらに合格したことを表すULマークは世界中に普及しています。UL規格では、燃焼速度、炎を出して燃焼する時間、滴下物による発火などの項目を水平燃焼試験等が定められています。

電気用品安全法の火災の危険、熱的危険（火傷防止）の製品安全試験

●LED照明器具の電気用安全法に基づく試験。外郭の耐火性「グローワイヤー試験650℃に合格する材料」

●家電製品の安全規格（IEC60335-1）電子レンジ→可動型機器、通常動作時0.5Aを超える電流が流れる回路の接続部コネクタの材料は「グローワイヤー試験750℃に合格する材料」

●情報機器の安全規格（IEC60950-1）防火エンクロージャの装飾部分などに使用される材料はHBが要求されているが「グローワイヤー試験550℃に合格する」ことで代替可能

耐火試験による樹脂材料の劣化状況、構成物質の特性変化などの評価をワンストップで提供

●樹脂の融点・沸点・ガラス転移点・比熱・熱分解温度・充てん材量測定

●樹脂の化学的特性を測定し、その樹脂材料の特定や、添加剤などの情報を取得

●樹脂異物の付着、混入などによる不具合を解析

グローワイヤー試験

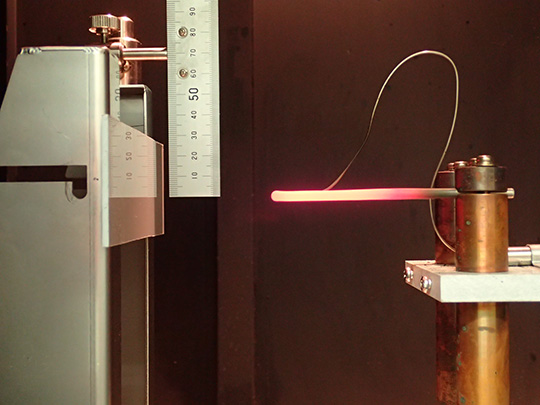

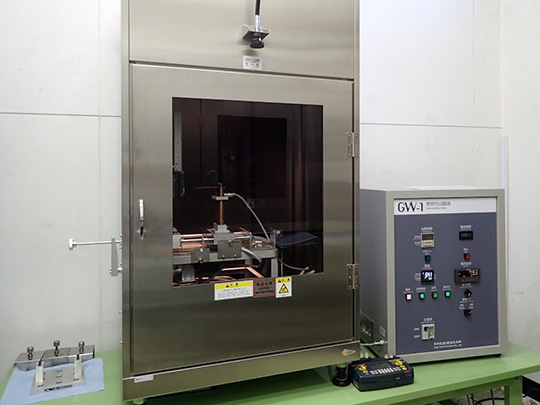

　　　　　　　　グローワイヤー試験装置外観／グローワイヤー加熱試料セット状態

下記のグローワイヤー試験の規格すべてに対応しています。IEC規格など国際的な電気・電子

規格の試験やメーカー規格に対応した試験も可能です。

実施範囲

グローワイヤー先端温度 550～960℃

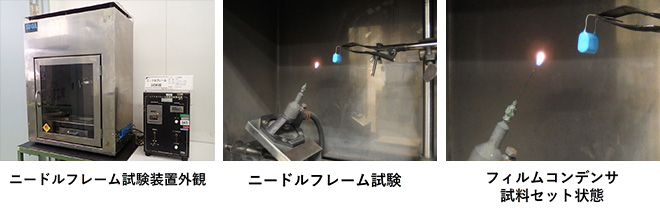

ニードルフレーム試験

下記のニードルフレーム試験の規格すべてに対応しています。IEC規格など国際的な電気・電子規格の試験やメーカー規格に対応した試験も可能です。

実施範囲

注射針バーナー寸法 孔径0.5±0.1mm、外径 0.9mm以内、炎高さ 12±2mm

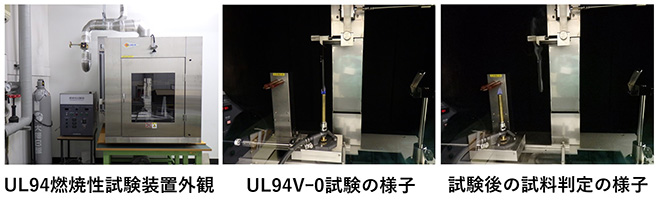

UL94燃焼性試験

下記のUL94燃焼性試験の規格すべてに対応しています。IEC規格など国際的な電気・電子規格の試験やメーカー規格に対応した試験も可能です。試験片に規定の炎を接炎し燃焼時間と滴下物の有無により評価します。遅燃性物質は94HB（水平燃焼試験）、自己消火性物質は94V-0、94V-1、94V-2、94 5VA、94 5VB（いずれも垂直燃焼性試験）というグレードに分類されます。

UL94燃焼性試験　対応規格番号

UL94 V-0、V-1、V-2、HB、5VA、5VB、IEC 60695-11-10  A法、B法、IEC 60695-11-20、JIS C 60695-11-10  A法、B法、JIS C 60695-11-20

設備一覧

燃焼性試験装置

耐火性試験のお問い合わせ

耐火性試験について、OKIエンジニアリングまでお気軽にお問い合わせください。
