傾き・転倒試験　ASTM D6179 （【輸送試験】ASTM D4169 評価試験）

  • このエントリーをはてなブックマークに追加
  • ＠engineer記事クリップに登録
ASTM_D4169  /  医療・バイオ 試験・分析・測定 物流・搬送

【輸送試験】ASTM D4169は輸送中の10のハザード要因別対応試験が規定されており、実輸送環境に合わせそれら試験を組合わせて全体試験を構成しています。

Schedule A の傾き・転倒試験（ASTM D6179）についてご説明します。

■傾き・転倒試験　ASTM D6179とは

  • 傾き・転倒試験1拡大する
  • 傾き・転倒試験2拡大する

傾き・転倒試験は細長で背の高い貨物の転倒安定性及び転倒した場合の包装と製品の損傷具合を評価する試験です。
ASTM D4169 規格の中ではASTM D6179 の方法F と方法G に従って実施します。

■【方法F】（Tip Test）

試験体を22°傾けた際に転倒又はその他の不具合が発生することがないことを確認する試験です。（傾けた際に不安定となる全ての方向に実施します）
転倒してしまう場合は試験体の重心を下げたり、ベース寸法を拡大するなどの対策をするか方法G の転倒試験に合格する必要があります。

■【方法G】（Tipover Test）

試験体を傾けて転倒させてしまい包装と中の製品の損傷具合を確認する試験です。
予め合否判定基準を設けた上で実施します。

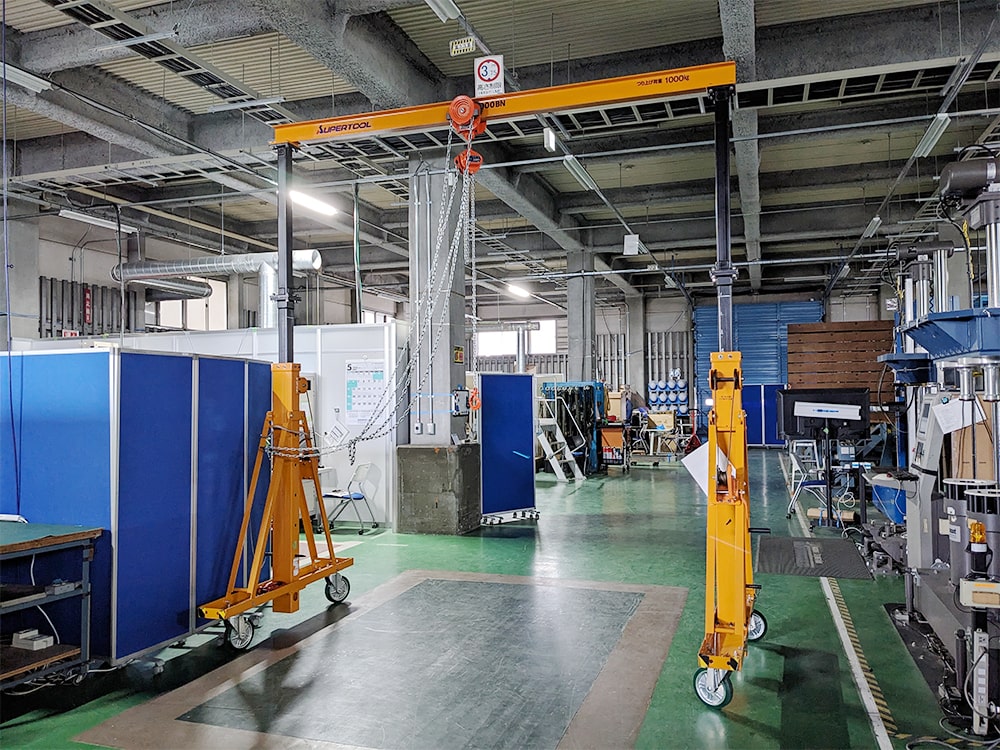

■日本ビジネスロジスティクスのブリッジインパクトの特長

  • 門型クレーン（耐荷重1t）、チェーンブロック、リリースフック完備
  • リリースフックの有効高さ2.8m
  • 試験体の傾きについては角度測定器を使用

■設備仕様

  • 門型クレーン
  • チェーンブロック
  • リリースフック
  • 角度測定器
傾き・転倒試験拡大する

お気軽にお問い合わせください

医療機器の包装試験に関するご相談・ご質問などございましたら、お気軽にお問い合わせください。

■【輸送試験】ASTM D4169試験スケジュールの一覧

【輸送試験】ASTM D4169 評価試験方法通則の詳細を見る

試験スケジュール 試験項目 個別規格番号
前処置   ASTM D4332
スケジュール A 落下試験 ASTM D5276
スケジュール A 等価落下試験 ASTM D5487
スケジュール A 片支持落下試験 ASTM D6179
スケジュール A サイドインパクト試験 ASTM D880
スケジュール A フォークリフト走行試験 ASTM D6055
スケジュール A ブリッジインパクト ASTM D5276
スケジュール A 傾き・転倒試験 ASTM D6179
スケジュール B 圧縮試験 ASTM D642
スケジュール C 圧縮試験 ASTM D642
スケジュール D ランダム振動試験 ASTM D4728
スケジュール E ランダム振動試験 ASTM D4728
スケジュール F 固定変位振動試験 ASTM D999 Method A1
スケジュール G 鉄道貨車連結 ASTM D4003
スケジュール H 環境試験 ASTM D951
スケジュール I 低圧試験（減圧試験） ASTM D6653
スケジュール J 集中衝撃試験 ASTM D6344
製品概要 【輸送試験】ASTM D4169は輸送中の10のハザード要因別対応試験が規定されており、実輸送環境に合わせそれら試験を組合わせて全体試験を構成しています。

Schedule A の傾き・転倒試験（ASTM D6179）についてご説明します。
包装評価試験ご希望の方はお問い合わせ下さい。
特徴 ●試験体の傾きについては角度測定器を使用
製品名・型番等
シリーズ名		 ASTM D4169 評価試験方法通則
価格 都度お問い合わせください。
